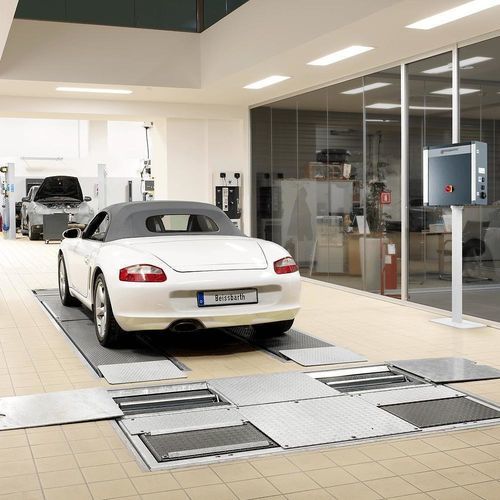

Bremsprüfstand für PKW BD 4482

Rollen

Produktübersicht
BD-Pkw-Bremsenprüfstände sind richtlinienkonform und für Hauptuntersuchungen sowie den Werkstatteinsatz geeignet. Das modulare Konzept unterstützt Diagnose-, Reparatur- und Serviceaufgaben. Der Prüfstand lässt sich zur Prüfstraße für Fahrwerks- und Seitenführungstests erweitern. Bedienung und Bewertung erfolgen über Analoganzeige oder angebundenen Werkstatt-PC.

Neu: Power-Box für die BD-Pkw-Serie

• Die Power-Box erweitert die Konnektivität und vereinfacht den Einbau von PC-Kits für die direkte Verbindung zum Werkstatt-PC.

Produktnummer
1691600888

Einbindung PC

• Das integrierte PC-Kit ist für den Einbau in die Power-Box vorgesehen und ermöglicht die direkte Anbindung an den Werkstatt-PC für Visualisierung, Datenverwaltung und Druck.

Zubehör & Erweiterungen

• Standsäule für Power-Box
• PC-Fahrwagen
• LCD-Anzeigeset für Anzeigeeinheit
• PC-Kits ICperform Professional (integriert oder extern, IR-Versionen verfügbar)
• Pedalkraftsensor (Funk-Version)
• Rollenabdeckbleche
• IR-Fernbedienung

Funktionen bei Einbindung des Werkstatt-PC

• Visualisierung von Prüfabläufen und Ergebnissen auf dem Monitor
• Auftragsabwicklung, Kundendatenbank und statistische Auswertung
• Automatischer Ausdruck und Archivierung der Prüfprotokolle
• Schnelle Erweiterung/Umrüstung zur Prüfstraße; Analoganzeige kann entfallen

Beissbarth Power-Box – Eigenschaften

• Kompaktes, servicefreundliches Gehäuse mit sicher verstauter Elektronik
• Wandmontage (Serie) oder Standsäule (optional)
• 230 V Steckdose für Notebook des Servicetechnikers (ggf. separate Zuleitung erforderlich)
• Leicht zugänglicher Hauptschalter mit Notausschaltung
• Integrierte Dokumententasche für technische Unterlagen

Vier Möglichkeiten der PC-Anbindung / Verfügbare PC-Kits

• Integriertes ICperform PC-Kit (inkl. ICperform Software-Lizenz und Tablet-App-Lizenz), Art.-Nr. 1 691 601 964
• Externes ICperform PC-Kit (inkl. ICperform Software-Lizenz und Tablet-App-Lizenz), Art.-Nr. 1 691 601 965
• Integriertes ICperform PC-Kit mit Fernbedienung IR (inkl. ICperform Software-Lizenz), Art.-Nr. 1 691 601 963
• Externes ICperform PC-Kit mit Fernbedienung IR (inkl. ICperform Software-Lizenz), Art.-Nr. 1 691 601 966

Minimale PC-Anforderungen

• Windows 11 Professional
• CPU 3 GHz (Intel Pentium Gen 12)
• 8 GB DDR5 RAM
• 512 GB SSD
• 6× USB
• 1× RS232 (für IR-Fernbedienung)
• 1× LAN

Technische Daten

• Verpackungslänge: 3000 mm
• Verpackungsbreite: 820 mm
• Verpackungshöhe: 700 mm
• Bruttogewicht: 567 kg
• Länge: 660 mm
• Höhe: 280 mm
• Breite: 2960 mm
• Raddurchmesser max.: 1000 mm
• Felgendurchmesser max.: 32"
• Messsystem: DMS
• Rollenlänge: 1000 mm
• Rollenüberhöhung: 25 mm
• Felgendurchmesser min.: 10"
• Rollendurchmesser: 205 mm
• Prüfbreite min.: 800 mm
• Prüfbreite max.: 2800 mm
• Raddurchmesser min.: 320 mm
• Rollenachsabstand: 381 mm
• Gewicht: 537 kg
• Prüfgeschwindigkeit: 5 km/h
• Achsgewicht max.: 4 t
• Überfahrlast max.: 4,0 t
• Höhendifferenz Rollenoberkante / Werkstattboden: -10 mm
• Motorleistung: 5 kW
