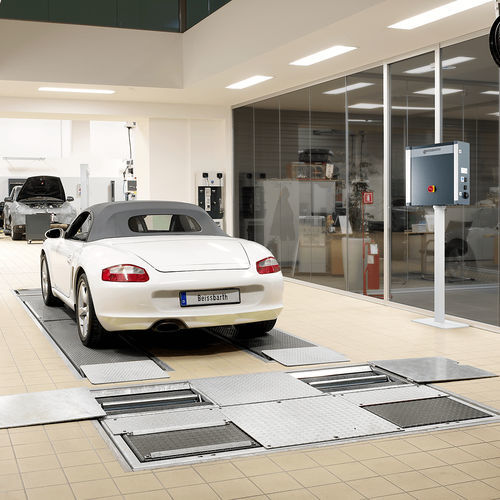

Bremsprüfstand für PKW BD 4131 S20

Rollen

Übersicht
Die Beissbarth Bremsenprüfstände der Serie BD entsprechen den Prüf-Richtlinien und eignen sich für allgemeine Fahrzeugprüfungen. Sie sind modular aufgebaut und erweiterbar für Diagnose-, Reparatur- und Werkstattaufgaben sowie aufrüstbar zu einer Prüfstraße für Fahrwerk- und Seitenführungstests. Bedienung, Visualisierung und Auswertung der Prüfergebnisse erfolgen über ein analoge Anzeige oder über einen angebundenen Werkstatt-PC.

Hauptvorteile

• Konform mit Prüfrichtlinien für PKW-Bremsenprüfungen
• Modulares Design ermöglicht Erweiterungen für Diagnose- und Werkstattfunktionen
• Umrüstbar zu einer Prüfstraße für Fahrwerk und Seitenführung
• Bedienung über analoge Anzeige oder verknüpften Werkstatt-PC zur Visualisierung und Auswertung

Mehr Service – verfügbare Zubehörteile

• Säule für das Power-Box
• PC-Wagen
• LCD-Display-Set für die Anzeigeeinheit
• Professionelle IR-PC-Kits (integriert oder extern)
• Pedalkraftsensor (kabellose Version)
• Rollenschutzabdeckungen
• IR-Fernbedienung

Power-Box für die BD PKW-Serie

• Kompaktes, servicefreundliches Gehäuse für die Elektronik
• Alle Elektronikkomponenten sicher und kompakt untergebracht
• Wandmontage möglich oder auf optionaler Säule montierbar
• 230 V Steckdose für Notebook des Service-Technikers
• Leicht zugänglicher Hauptschalter mit Not-Aus
• Integrierte Türtasche für technische Dokumentation

PC-Anschluss-Kits (für Betrieb mit PC)

• Integriertes ICperform PC-Kit (inkl. ICperform Softwarelizenz und Tablet-App-Lizenz), Art.-Nr. 1 691 601 964
• Externes ICperform PC-Kit (inkl. ICperform Softwarelizenz und Tablet-App-Lizenz), Art.-Nr. 1 691 601 965
• Integriertes ICperform PC-Kit mit Fernbedienung (inkl. ICperform Softwarelizenz), Art.-Nr. 1 691 601 963
• Externes ICperform PC-Kit mit Fernbedienung (inkl. ICperform Softwarelizenz), Art.-Nr. 1 691 601 966

Mindestanforderungen PC

• Windows 11 Professional
• CPU 3 GHz (Intel Pentium Gen 12)
• 8 GB DDR5
• 512 GB SSD
• 6× USB
• 1× RS232 (für IR-Fernbedienung)
• 1× LAN

Charakteristiken / technische Spezifikationen

• Artikelnummer: 1691600654
• Verpackungslänge: 2420 mm
• Verpackungsbreite: 820 mm
• Verpackungshöhe: 700 mm
• Bruttogewicht: 471 kg
• Länge: 660 mm
• Höhe: 250 mm
• Breite: 2360 mm
• Max. Raddurchmesser: 1000 mm
• Max. Felgendurchmesser: 32 Zoll
• Messsystem: DMS
• Rollenlänge: 700 mm
• Rollenüberhöhung: 25 mm
• Min. Felgendurchmesser: 10 mm
• Rollendurchmesser: 205 mm
• Min. Prüfbreite: 800 mm
• Max. Prüfbreite: 2200 mm
• Min. Raddurchmesser: 320 mm
• Rollenachsabstand: 381 mm
• Gewicht: 441 kg
• Prüfgeschwindigkeit: 5 km/h
• Max. Achslast: 2,5 t
• Max. Überfahrlast: 4,0 t
• Höhendifferenz Rollenoberkante zum Werkstattboden: -10 mm
