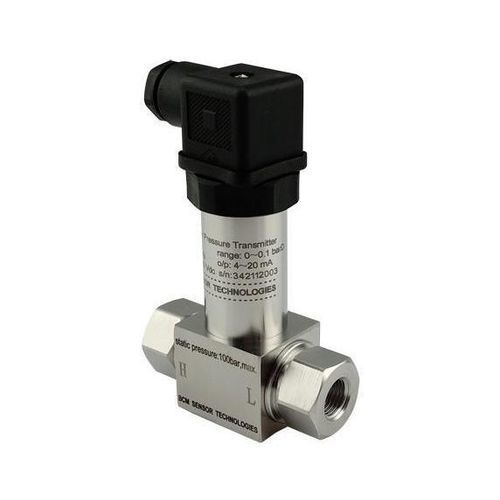

Differenzdruckmessumformer 219D

4-20 mA0-5 Vratiometrisch

Produktbeschreibung
Das Modell 219D ist ein kompakter Differenzdruck-Transmitter aus der 218D-Transducer-Familie. Er verfügt über eine nassberührte Konstruktion aus Edelstahl 316L mit lasergefügter Ausführung und eine gewindeförmige Prozessanschlussstelle für einfache Montage. Die Gewinde sind als Innen- oder Außengewinde erhältlich. Der 219D ist für die Messung des Differenzdrucks von Gasen und verdünnten Flüssigkeiten ausgelegt. Die Messbereiche reichen von ca. 0,1 bar bis 35 bar. Ausgangsoptionen umfassen analoge und digitale Schnittstellen, die für die Integration in intelligente Ventile geeignet sind. Genauigkeit bis ±0,5% fs; ein nicht-null Ausgang bei NULL-Belastung erleichtert die Diagnose.

Hauptmerkmale

• Wetted-Teil aus Edelstahl 316L mit Laser-Schweißung
• Flacher, kompakter Transmitter mit gewindeförmiger Prozessanschlussstelle (innen- oder außengewinde)
• Für Differenzdruckmessung von Gasen und verdünnten Flüssigkeiten konzipiert
• Messbereiche von ~0,1 bar bis ~35 bar (verschiedene Diskretbereiche verfügbar)
• Ausgangsoptionen: 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiometrisch, I2C, SPI
• Genauigkeit bis ±0,5% volles Messbereich (fs)
• Nicht-null Ausgang bei NULL-Belastung zur vereinfachten Diagnose
• Hohe statische/Überlastfähigkeit (siehe Spezifikationen)

Produktdetails (Tabelle)
Druckbereich: 0~0,1 bar, …, ~20–35 bar
Druckart: Differenzdruck
Statischer / Überlastdruck: bis zu 1000% fs (max. 100 bar je nach Bereich)
Ausgangssignal: 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiometrisch, I2C, SPI
Genauigkeit: bis ±0,5% fs

Technische Spezifikationen

• Modell: 219D
• Anwendung: Differenzdruckmessung für Gase und verdünnte Flüssigkeiten; geeignet für Anwendungen mit intelligenten Ventilen
• Benetztes Material: Edelstahl 316L
• Konstruktion: Laser-Schweißung
• Prozessanschluss: Gewinde (innen- oder außengewinde), Standardbeispiele: G1/4
• Messbereiche: von 0~0,1 bar bis 0~35 bar (Beispiele: 0/0,1; 0/0,2; 0/0,35; 0/0,7; 0/1; 0/2; 0/3,5; 0/7; 0/10; 0/20 bar)
• Druckreferenz: Differenzdruck
• Statisch / Überlastdruck: 1000% fs für Bereiche ≤ 10 bar; bis zu 100 bar für höhere Bereiche
• Ausgangssignale: 4–20 mA (Standard), 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiometrisch, digitale I2C, SPI
• Genauigkeit: bis ±0,5% volle Skala
• Elektrische Schnittstellenoptionen: DIN43650-Stecker (Standard), PVC abgeschirmtes Kabel (1,5 m), andere Steckverbinder auf Anfrage
• Besondere Merkmale: nicht-null Ausgang bei Null zur einfacheren Diagnose
