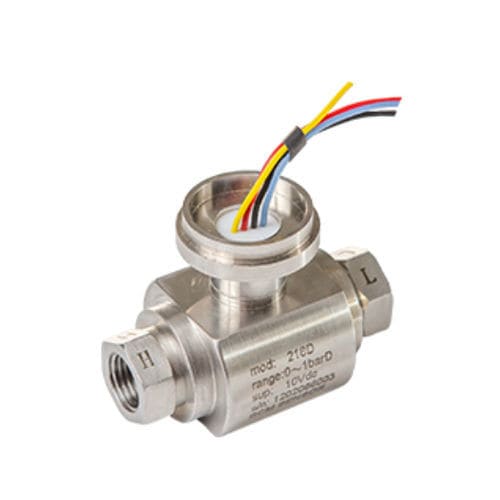

Differenzdruckaufnehmer 218D

piezoresistivanalogmit Spannungsausgang

Produktübersicht
Das Modell 218D ist ein flachbauender Differenzdruckaufnehmer, basierend auf dem piezoresistiven Sensor BCM 101B (a19D). Der Sensor ist in einem 316-Edelstahlgehäuse untergebracht und laserverschweißt. Das Gerät ist zur Messung differentieller Drücke von Gasen und verdünnten Flüssigkeiten ausgelegt und eignet sich für Anwendungen an Smart‑Ventilen.

Wesentliche Merkmale und Kompatibilität

• Kompaktes, flaches Design zur Integration in Ventilbaugruppen
• Benetzte Teile: 316 Edelstahl Standard; Hastelloy‑C optional für aggressive Medien
• Membran: 316L Edelstahl Standard; Tantal-Option für stärker korrosive Medien
• Genauigkeit: typ. 0,5 % fs (Vollbereich)
• Statischer Druck / Überlast: bis zu 1000 % fs (max. 100 bar)

Verfügbare Druckbereiche (Auswahl auf Produktseite)

• 0,1 bar
• 0,2 bar
• 0,35 bar
• 0,7 bar
• 1 bar
• 2 bar
• 3,5 bar
• 7 bar
• 10 bar
• 20 bar
• 35 bar

Mechanische Anschlussoptionen

• G1/4 (innen) (Standard)
• G1/4 (außen)
• Individuelle mechanische Schnittstelle (erforderliche Schnittstelle angeben)

Elektrische Anschlussoptionen

• 4‑farbige PVC‑Anschlussleitungen, 120 mm (Standard)
• DIN43650
• Ø5 mm, 4‑adriges geschirmtes PVC‑Kabel, Länge 1 m
• Individuelle elektrische Schnittstelle

Ausgangssignal

• Spezifikation: ≥ 4 mV/V
• Beispiel auf Anfrage: 20 mV @ 5 V Anregung

Weitere Produktdetails / technische Daten

• Modell: 218D
• Sensorbasis: BCM 101B (a19D) piezoresistiver Differenzdrucksensor
• Gehäuse: 316 SS, laserverschweißt
• Membran: 316L SS (Tantal optional)
• Benetzte Teile: 316 SS (Hastelloy‑C optional)
• Druckbereiche: 0 ~ 0,1 bar bis 0 ~ 35 bar
• Druckart: Differenziell
• Statischer Druck / Überlast: 1000 % fs (max. 100 bar)
• Genauigkeit: 0,5 % fs (Standard)
• Ausgangssignal: ≥4 mV/V (typ. Option 20 mV @5 V Anregung)
• Mechanische Beispielanschlüsse: G1/4 innen (Standard), G1/4 außen, kundenspezifisch
• Elektrische Beispielanschlüsse: 4F Anschlussleitungen, DIN43650, geschirmtes Kabel (Ø5 mm, 4‑adrig, 1 m), kundenspezifisch
• Geeignete Medien: Gase und verdünnte Flüssigkeiten
