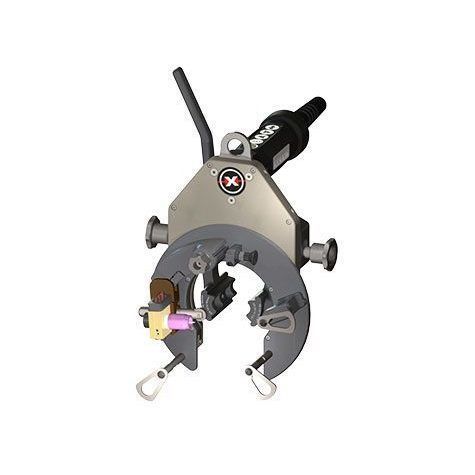

Wassergekühlter Schweißkopf OX-3000

OrbitalWIGNachbauteil

Übersicht
Der OX-3000 ist ein offener, kompakter und modularer Orbitalschweißkopf für das Orbital-WIG-Schweißen von Rohren. Er ist für den Einsatz in Werkstatt und auf Baustellen geeignet, in Ausführungen mit oder ohne Zusatzdraht erhältlich und passt sich einer Vielzahl von Werkstoffen und beengten Einbausituationen an.

Hauptdaten
ROHR-AUSSENDURCHMESSER-BEREICH: 0,75 – 3,0 Zoll (19 – 80 mm)
KÜHLSYSTEM: Wassergekühlt
FUNKTION: Orbital-WIG-Schweißen mit oder ohne Zusatzwerkstoff

Produktbeschreibung
Der OX-3000 ist in Konfigurationen für das Schweißen mit oder ohne Schweißdraht erhältlich. Die modulare Bauweise erlaubt die Integration eines Winkelgetriebes, eines Kupplungsmoduls und eines externen Drahtvorschubs, sodass sich der Schweißkopf leicht an verschiedene Produktionsabläufe und Motorkonfigurationen anpassen lässt. Das offene, kompakte Design ermöglicht den Einsatz in engen Bauteilen bei gleichzeitig gleichbleibender Schweißqualität.

Produktvorteile

• Kompakter offener Orbitalschweißkopf – ausgelegt für Rohraußendurchmesser 0,75–3,0 Zoll (19–80 mm).
• Großer Einsatzbereich für vielfältige Schweißanforderungen.
• Wassergekühlte 8 m Brennerleitung für erhöhte Wärmebeständigkeit und Langlebigkeit.
• Vereinfachte Einrichtung – Zubehörmontage mit nur einem Schlüssel und werkzeuglose Einstellungen während des Schweißens.
• Winkelgetriebe- und Kupplungsmodul sorgen für flexible Motor- und Brenneroptionen.
• Externer Drahtvorschub und Drahtführung für Prozesse mit Zusatzdraht.
• Ergonomischer Griff mit Fernbedienung für Start/Stopp, Elektrodenrotation, Gas- und Drahtvorschubeinstellung.
• Lieferung in stoßfestem Transportkoffer mit maßgefertigten Schaumstoffeinlagen für Kopf, Motor und Winkelgetriebe-Modul.

Wesentliche Merkmale

• Starkes Spannsystem für ausgezeichnete Stabilität während des Schweißens.
• Präzises mechanisches Profilsignal für gleichbleibende Schweißqualität.
• Werkzeuglose Einstellknebel für schnelle, präzise axiale, radiale und winkelbezogene Elektrodenausrichtung.
• Neigbare Brennerhalterung für besseren Zugang und Prozessflexibilität.
• Modulares Design zur Integration von Zubehör und Optionen je nach Anwendung.

Technische Daten

• Marke: AXXAIR
• Modell: OX-3000
• Rohr-Außendurchmesserbereich: 0,75 – 3,0 Zoll (19 – 80 mm)
• Kühlung: Wassergekühlt (wassergekühlte Brennerleitung)
• Funktion: Orbital-WIG-Schweißen mit oder ohne Zusatzwerkstoff
• 100 % Einschaltdauer Strom: 200 A
• Elektrodendurchmesser: 1/16 oder 3/32 in. (1,6 oder 2,4 mm)
• Empfohlene max. Betriebstemperatur: 104°F / 40°C
• Stückgewicht (inkl. Schweißkabel): 17,63 lb / 8,13 kg
• Brennerlänge: 8 m (26 ft), wassergekühlt
• Beinhaltet Winkelgetriebemodul, Kupplungsmodul, Möglichkeit für externen Drahtvorschub und ergonomischen Griff mit Fernbedienung
• Lieferung im stoßfesten Koffer mit passgenauen Schaumstoffeinlagen
