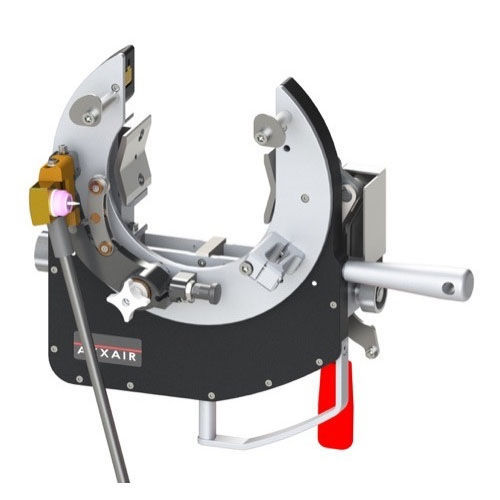

Orbitalschweißkopf SATO-115 AVC/OSC

wassergekühltWIGGTAW

Kurzbeschreibung Der offene Orbitalschweißkopf SATO-115 AVC/OSC ist für hochpräzises Orbitalschweißen nach dem WIG-Verfahren an Rohr-Außendurchmessern von 0,75 bis 4,5" (19–115 mm) ausgelegt. Geeignet für anspruchsvolle Branchen wie Energieerzeugung, Chemie und Petrochemie, liefert er konstante Schweißnähte auf Edelstahl und Sonderlegierungen.

Hauptfunktionen Integrierte Lichtbogenspannungsregelung (AVC) und Oszillation (OSC) ermöglichen präzise Steuerung der Lichtbogenlänge und Elektrodenposition bei Mehrlagenschweißungen. Das motorisierte AVC hält den Elektroden‑Rohr‑Abstand konstant, die OSC sorgt für gleichmäßige Nahtverteilung. Die kompakte offene Bauform ist mit einer SAXX-Stromquelle und einem flüssigkeitsgekühlten 200-A-System für Dauerbetrieb kombinierbar.

Wesentliche technische Merkmale

• Rohr-Außendurchmesserbereich: 0,75 – 4,5" / 19 – 115 mm
• Kühlung: flüssigkeitsgekühlt (wassergekühlte oder flüssigkeitsgekühlte Brenner)
• Funktion: Orbitale WIG-Schweißung mit AVC/OSC
• AVC integriert: hält Elektroden‑Rohr‑Abstand konstant
• OSC: ermöglicht Mehrlagenschweißen und gleichmäßige Naht bis 12,7 mm Wandstärke
• Kompakter offener Kopf geeignet für beengte Einsatzbereiche
• 200 A flüssigkeitsgekühltes System bei 100 % Einschaltdauer

Produktvorteile

• Entwickelt für orbitales WIG-Schweißen an Rohren Ø 19–115 mm
• Integriertes AVC hält Lichtbogenspannung und Elektrodenabstand konstant
• Oszillation für Mehrlagenschweißungen bis 12,7 mm Wandstärke
• Unterstützt Schmelzschweißen und Schweißen mit Zusatzdraht
• Flüssigkeitskühlung liefert 200 A bei 100 % Einschaltdauer
• Motorisierte axiale Verstellung: präzise Elektrodenposition ±10 mm
• Kleiner Schwenkbereich ermöglicht Schweißen an schwer zugänglichen Stellen
• Schnelles symmetrisches Spannsystem für bessere Wiederholbarkeit
• Verstellbarer Griff für bessere Bedienersteuerung und Ergonomie
• Kompatibel mit SAXX-Stromquelle für optimale Orbitalschweißleistung

Hinweise Der SATO-115 AVC/OSC ist in Motorvarianten (gerader Motor oder Winkelmotor) mit jeweiligen Artikelnummern erhältlich; optimiert für Edelstahl und spezielle Legierungen, vorgesehen für industrielle Dauerbetriebe.

Technische Daten

• Beschreibung: SATO-115 mit AVC/OSC-System
• Motor: gerader Motor oder Winkelmotor
• Artikelnummern: SATO-115E51 (gerader Motor), SATO-115E52 (Winkelmotor)
• Durchmesserbereich: 0,75 – 4,5" / 19 – 115 mm
• 100 % Einschaltdauer: 200 A
• Elektrodendurchmesser: 1/16" oder 3/32" / 1,6 oder 2,4 mm
• Kühlsystem: ja (flüssigkeitsgekühlt / wassergekühlte Brenner)
• Max. Betriebstemperatur: 40 °C / 104 °F
• Stückgewicht: 22 lbs / 10,6 kg
• Axialer Oszillationshub: ±10 mm (0,39")
• Schweißbare Wandstärke (Multi-pass): bis zu 12,7 mm (0,500")
