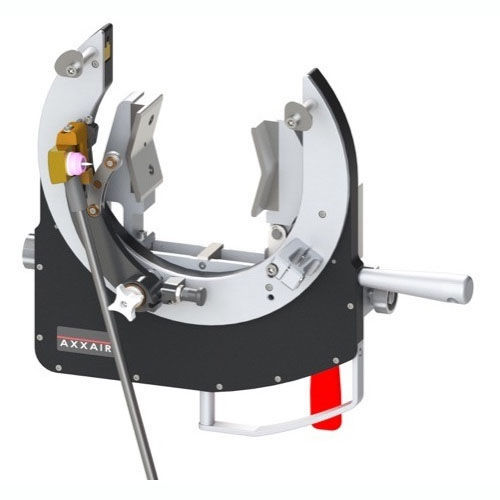

Orbitalschweißkopf SATO-170 AVC/OSC

wassergekühltWIGfür Präzisionsmontage von Metallteilen

Produktübersicht
Der offene Orbitalschweißkopf TIG SATO-170 AVC/OSC ist für das Schweißen von Rohren mit Außendurchmessern von 1 bis 6.625" (25–170 mm) ausgelegt. Geeignet für anspruchsvolle Industrieanwendungen wie Raffinerien, Kraftwerke und großmaßstäbliche Prozessleitungen. Unterstützt eine breite Materialpalette, einschließlich hochlegierter Stähle und Sonderwerkstoffe.

Hauptfunktionen

• ROHR-AUSSENDURCHMESSER-BEREICH: 1 – 6.625" / 25 – 170 mm
• KÜHLSYSTEM: Wasser- oder flüssigkeitsgekühlte Brenner
• FUNKTION: Orbital-WIG-Schweißen mit AVC (Arc Voltage Control) und OSC (Oszillation)

Leistung und Konstruktion
Das integrierte AVC hält den konstanten Abstand zwischen Elektrode und Rohr, indem es Lichtbogenlänge und -spannung automatisch regelt. Die motorisierte OSC sorgt mit einer axialen Hubbewegung von ±10 mm für gleichmäßige Wärmeverteilung und unterstützt Mehrlagenschweißungen sowie dickwandige Anwendungen. Flüssigkeitsgekühlte 200 A Kapazität mit 100% Einschaltdauer ermöglicht Dauerbetrieb in Werkstatt und Montagefeld. Kompakter Schwenkbereich und schnelles, sicheres Spannsystem reduzieren Rüstzeiten. Kompatibel mit SAXX-Stromquellen.

Produktvorteile

• Konzipiert für Orbital-WIG-Schweißen an Rohren von 25 bis 170 mm Durchmesser
• Automatische Lichtbogenlängen- und spannungsregelung (AVC)
• Oszillation (OSC) für konsistente Mehrlagenschweißnähte
• Geeignet für Wandstärken bis zu 12,7 mm
• 200 A flüssigkeitsgekühltes System für Dauerbetrieb
• Motorisierte Elektrodenbewegung für bessere Gleichmäßigkeit und Präzision
• Kompakter Schwenkbereich für Zugang in engen Bereichen
• Schnelles, sicheres Spannsystem reduziert Vorbereitungszeit
• Robuste Bauweise für raue Industrieumgebungen
• Kompatibel mit SAXX-Stromquellen

Technische Merkmale (flüssigkeitsgekühlt)
Beschreibung: SATO-170 mit AVC/OSC-System
Motor: RECHTLINIGER MOTOR / WINKELMOTOR
Artikelnummer: SATO-170E51 / SATO-170E52
Durchmesserbereich: 1 – 6.625" / 25 – 170 mm
100% Einschaltdauer: 200 A
Elektrodendurchmesser: 1/16" oder 3/32" / 1,6 oder 2,4 mm
Kühlsystem: Ja (wasser- oder flüssigkeitsgekühlt)
Max. Betriebstemperatur: 40 °C / 104 °F
Stückgewicht: 26,5 lbs / 12,7 kg

Zusätzliche Details
Der motorisierte axiale Hub (OSC) bietet ±10 mm (0,39") Elektrode-Axialbewegung für Mehrlagenschweißungen, während AVC den konstanten Abstand Elektrode-Rohr sicherstellt. Verstellbarer Griff und motorisierte Elektrodenbewegung vereinfachen das Einrichten und verbessern die Wiederholbarkeit der Schweißungen.

Technische Spezifikationen

• Modell: SATO-170 AVC/OSC
• Artikelnummern: SATO-170E51 (rechtliniger Motor), SATO-170E52 (Winkelmotor)
• Rohr-Außendurchmesser: 25 – 170 mm (1 – 6.625")
• Schweißverfahren: Orbital-WIG (AVC und OSC)
• Oszillationshub: ±10 mm (0,39")
• Stromkapazität: 200 A (flüssigkeitsgekühlt)
• Einschaltdauer: 100%
• Elektrodendurchmesser: 1/16" oder 3/32" (1,6 oder 2,4 mm)
• Max. Wandstärke: bis zu 12,7 mm (0,500")
• Kühlung: Wasser / Flüssigkeit
• Max. Betriebstemperatur: 40 °C / 104 °F
• Gewicht: 12,7 kg (26,5 lbs)
