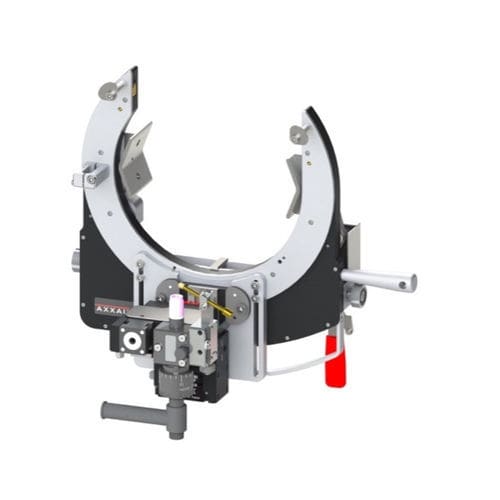

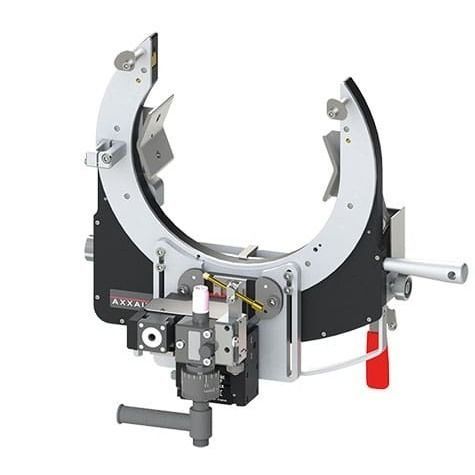

Orbitalschweißkopf SATO-220 AVC/OSC

WIGwassergekühltoffen

Produktübersicht
Der Orbitalschweißkopf SATO-220 AVC/OSC in offener Ausführung ist für das Schweißen von Rohren mit Außendurchmessern von 1,5 bis 8.625 in / 38–220 mm ausgelegt. Für Anwendungen in Öl & Gas, Energieerzeugung und schwerer Fertigung bietet die offene Bauform Zugang bei komplexen Geometrien und beengten Einsatzbedingungen. Das System kombiniert Automatic Voltage Control (AVC) und motorisierte axiale Oszillation (OSC) und unterstützt reproduzierbare Mehrlagenschweißungen an dickwandigen Verbindungen. AVC hält den konstanten Elektroden‑Werkstück‑Abstand, OSC steuert die axiale Bewegung zur Verbesserung der Nahtgleichmäßigkeit und der Eindringtiefe. Das Gerät ist flüssigkeitsgekühlt und mit 200 A für Dauerbetrieb ausgelegt.

Hauptmerkmale

• Rohr-Außendurchmesserbereich: 1,5 – 8.625 in / 38 – 220 mm
• Funktion: Orbitales WIG‑Schweißen mit AVC und OSC
• AVC sorgt für stabile Lichtbogenspannung und Elektroden‑Abstand
• OSC: motorisierte axiale Oszillation mit Elektrodenhub ±10 mm (0,39 in) für präzise Mehrlagenschweißungen
• Unterstützt Schweißen mit oder ohne Zusatzdraht
• Flüssigkeitsgekühltes 200 A System, 100% Einschaltdauer bei 200 A
• Kleiner Rotationsbereich für den Einsatz in schwer zugänglichen Bereichen
• Schnellspannsystem für wiederholgenaue Werkstückspannung
• Kompatibel mit SAXX-Stromquelle
• Ermöglicht das Schweißen von Wandstärken bis 12,7 mm (0,500 in)

Technische Merkmale (flüssigkeitsgekühlt)
Beschreibung: SATO-220 mit AVC/OSC System
Artikel-Nr. (gerader Motor): SATO-220E51
Artikel-Nr. (Winkelmotor): SATO-220E52
Motor: Gerade oder winkeliger Motoroption
Durchmesserbereich: 1,5 – 8.625 in / 38 – 220 mm
100% Einschaltdauer: 200 A
Elektrodendurchmesser: 1/16 in oder 3/32 in / 1,6 oder 2,4 mm
Kühlsystem: Flüssigkeitsgekühlte Brenner- / Torcheinheit
Max. Betriebstemperatur: 40 °C / 104 °F
Stückgewicht: 33,1 lbs / 15,1 kg

Technische Spezifikationen

• Modell: SATO-220 AVC/OSC
• Durchmesserbereich: 1,5 – 8.625 in / 38–220 mm
• Schweißsystem: Orbitales WIG mit AVC und OSC
• Artikelnummern: SATO-220E51 (gerader Motor), SATO-220E52 (Winkelmotor)
• Einschaltdauer: 200 A bei 100%
• Elektrodendurchmesser: 1/16 in oder 3/32 in (1,6 oder 2,4 mm)
• Kühlung: Flüssigkeitsgekühlte Torcheinheit
• Max. schweißbare Wandstärke: bis zu 12,7 mm (0,500 in)
• Axialer Oszillationshub: ±10 mm (0,39 in)
• Max. Betriebstemperatur: 40 °C / 104 °F
• Gewicht: 15,1 kg (33,1 lbs)
