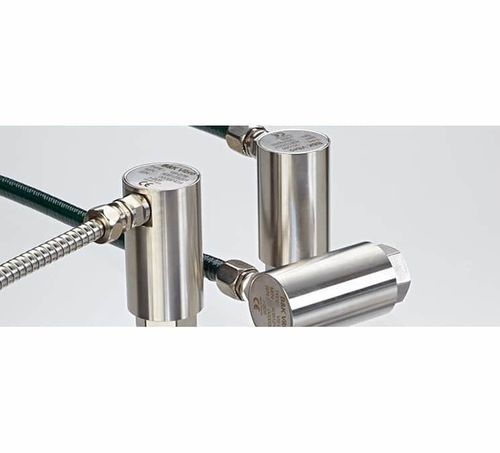

Geschwindigkeitsmesser

Produktdetails Anwendungen: - Dampf-, Gas-, Hydraulikturbinen - Diesel- und Gasmotoren - Kompressoren Allgemeine Beschreibung: Die Geschwindigkeits-Vibrationssensoren von Brüel & Kjær Vibro (oder Velocimeter) arbeiten nach dem elektrodynamischen Prinzip und werden zur Messung der absoluten Lager-Vibration von Maschinen verwendet. Geschwindigkeit ist die Änderungsrate der Verschiebung über die Zeit, gemessen in mm/s oder in/s. Diese Sensoren messen mechanische Vibrationen in rotierenden Maschinen, innerhalb eines Frequenzbereichs von 1 Hz bis 2.000 Hz. Die Produktpalette ist umfangreich und bietet die beste Lösung für Ihre Anwendung. - Verwendet in Industriemaschinen zur Messung von: - Absoluten Gehäusevibrationen - Absoluten Lagervibrationen Koordinierte Geschwindigkeits-Sensorlösungen: Die Resonanzfrequenzen der Geschwindigkeitssensoren betragen 8 Hz oder 15 Hz, abhängig von ihren Konstruktionsmerkmalen. Dank der elektronischen Linearisierung des jeweiligen Frequenzbereichs ist es möglich, Vibrationen weit unterhalb dieser Resonanzfrequenzen mit hoher Genauigkeit zu messen. Die Geschwindigkeitssensoren VSI-1xx und VSI-2xx sind besonders geeignet für Messungen an langsam drehenden Maschinen. Sie decken ein breites Anwendungsspektrum ab, wie die Überwachung von Turbinen, Ventilatoren, Pumpen und Generatoren. Funktionsprinzip: - Das Sensorgehäuse wird auf dem zu messenden Objekt montiert. Der Sensormagnet ist an einer Membran (Feder) aufgehängt, die sich durch eine Drahtspule bewegt. Aufgrund der Vibration bewegt sich die Drahtspule durch das Magnetfeld des Permanentmagneten und erzeugt (induzieren) ein Spannungssignal, das proportional zur Vibration (Geschwindigkeit) ist. Anwendungen: - Absolute Gehäusevibration - In Kombination mit einer Trigger-Messung: Vektormessung (Amplitude und Phase) Vorteile: - Robuste Konstruktion - Hohe Empfindlichkeit bei niedrigen Frequenzen - Hohe Ausgangssignal mit niedrigem Innenwiderstand - Einfache Montage - Keine externe Stromversorgung erforderlich Anforderungen: - Obere Frequenzgrenze unter 2 kHz - Resonanzfrequenz bei 8 Hz / 15 Hz; Linearisierung erforderlich - Einige Typen werden vertikal, andere horizontal montiert - Relativ große Größe Merkmale: - Auswahl des geeigneten Geschwindigkeitssensors für die Anwendung aus einer Vielzahl von Typen für: – hohe Temperaturen – explosive und gefährliche Bereiche – Unterwasseranwendungen - Hohe Eignung für den industriellen Einsatz dank des Edelstahlgehäuses: – öl-, wasser- und staubdicht – geringe Empfindlichkeit gegenüber Störfaktoren – geeignet für den Einsatz in chemisch aggressiven Umgebungen – geringe Empfindlichkeit gegenüber externen Magnetfeldern aufgrund spezieller Konstruktion - Einfache Montage dank des zentralen Gewindes und technisch angepasster Installationszubehör, Kabel und Schutzrohr - Einfache Verbindung zu Messgeräten, da der aktive Geschwindigkeitssensor keine Stromversorgung benötigt und eine hohe Ausgangsspannung mit niedrigem Innenwiderstand liefert Technische Spezifikationen / Merkmale: - Frequenzbereich: 1 Hz bis 2.000 Hz - Resonanzfrequenzen: 8 Hz oder 15 Hz je nach Modell - Geeignet für langsam drehende Maschinen - Robustes Edelstahlgehäuse - Öl-, wasser- und staubdicht - Hohe Ausgangssignal, niedriger Innenwiderstand - Keine externe Stromversorgung erforderlich - Montage: vertikal oder horizontal je nach Typ
