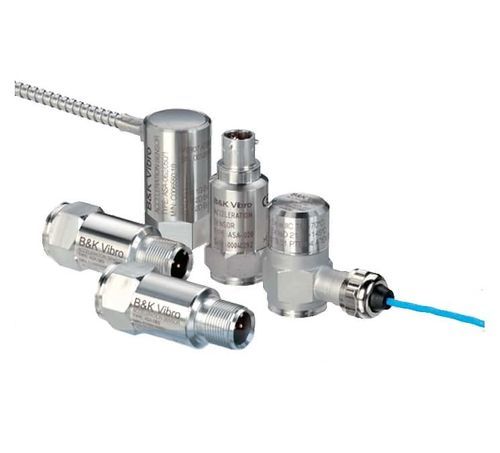

Piezoelektrischer Beschleunigungsmesser

Industriemit integrierter Elektronikgehärtet

Produktdetails Beschleunigungs-Vibrationssensoren, auch als Beschleunigungsmesser bekannt, arbeiten nach dem Prinzip der piezoelektrischen Kompression. Eine Masse ist auf dem Piezoelement (Kristall oder Keramik) montiert. Die piezo-keramischen Scheiben und eine Masse bilden ein Dämpfungssystem im Inneren des Sensors, das mit einer Feder vorgespannt ist. Wenn die Maschine vibriert, verformt die seismische Masse das Piezoelement (Kompression und Entlastung). Die mechanische Kraft der seismischen Masse ist proportional zur Vibration der Maschine (Beschleunigung). Der Piezo-Kristall erzeugt eine elektrische Ladung, die proportional zur Beschleunigung ist. Der Ladungsverstärker wandelt die elektrische Ladung in eine Spannungsausgabe um. Beschleunigung ist die Geschwindigkeitsänderung über die Zeit, gemessen in m/s² oder g. Wenn Vibrationen auf dieses System einwirken, übt die Masse eine wechselnde Kraft auf die Keramikscheiben aus und erzeugt elektrische Ladungen aufgrund des piezoelektrischen Effekts; diese Ladungsvariationen sind proportional zur Beschleunigung. Ein integrierter Ladungsverstärker erhöht das Ausgangssignal auf ein nutzbares Niveau. Anwendungen: - Absolute Gehäusevibration - Lagerzustand - In Kombination mit einer Trigger-Messung: Vektormessung (Amplitude und Phase) Vorteile: - Breiter Frequenz- und Amplitudenbereich - Robuste Konstruktion, kompakte Designs - Beliebige Messrichtung - Geringe Empfindlichkeit gegenüber Magnetfeldern Anforderungen: - Externe Stromversorgung erforderlich - Geringe Empfindlichkeit bei niedrigen Frequenzen (Abrollung) - Begrenzte Betriebstemperatur aufgrund des internen Verstärkers (< 125°C) Eigenschaften: - Piezoelektrischer Beschleunigungsmesser mit integriertem Ladungsverstärker - Übertragungsfaktor: 100 mV/g ±5%, 10,2 mV/m/s² ±5% - Überlast: Dauerhaft 500 g (Spitze), durch Stoß 5000 g (alle Richtungen) - Fall von 1,5 m auf Beton ohne Schaden - Betriebstemperaturbereich: –50°C bis +125°C - Gehäuse: Hochwertiger Stahl, hermetische Abdichtung, robustes Industriemodell Technische Spezifikationen / Eigenschaften: - Piezoelektrischer Beschleunigungsmesser mit integriertem Ladungsverstärker - Übertragungsfaktor: 100 mV/g ±5%, 10,2 mV/m/s² ±5% - Überlast: Dauerhaft 500 g (Spitze), durch Stoß 5000 g (alle Richtungen) - Fallfestigkeit: 1,5 m auf Beton ohne Schaden - Betriebstemperatur: –50°C bis +125°C - Gehäuse: Hochwertiger Stahl, hermetische Abdichtung, robustes Industriemodell - Anwendungen: Dampf-, Gas-, Hydraulikturbinen; Diesel- und Gasmotoren; Kompressoren
