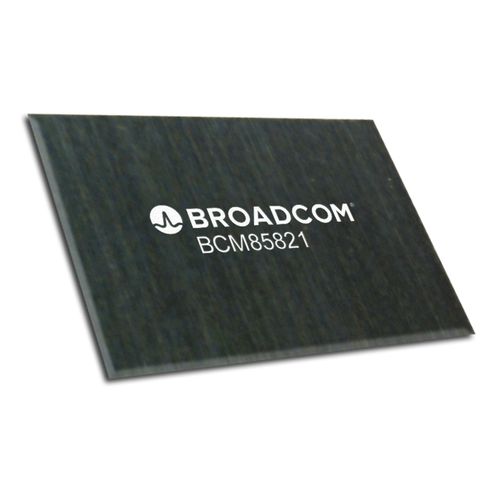

Transceiver-Modul / Ethernet BCM85821

Der Broadcom® BCM85821 ist der branchenweit leistungsstärkste und stromsparendste 800GbE PAM-4 PHY-Transceiver, der vier Lanes mit 226-Gb/s-PAM-4 bei 113 Gbaud betreiben kann und 400G DR1.2 und 1.6T DR4.2 unterstützt. Der BCM85821 nutzt die marktführende 5-nm-PAM-4-PHY-Transceiver-Technologieplattform, die sich bereits beim BCM85812 bewährt hat, und bietet einen Weg zur Beschleunigung der Verfügbarkeit von optischen 1,6T-OSFP-XD-Modulen. Die fortschrittliche DSP-Technologie und die Entzerrungstechniken von Broadcom kompensieren optische Beeinträchtigungen, während die weltweit stromsparendsten steckbaren optischen Module und optischen Co-Packaged-Lösungen beibehalten werden, um den Einsatz von 51,2 TB/s und Switch-ASICs mit höherer Dichte zu ermöglichen. Der BCM85821 verfügt über einen hochdifferenzierten Funktionssatz, einschließlich marktführender FEC-Fähigkeitsoptionen und clientseitiger Switch-ASIC-SerDes-Interoperabilität, um dem Markt einen unübertroffenen Wettbewerbsvorteil zu bieten. Im 800GbE-Modus wandelt der BCM85821 acht Lanes mit 106 Gb/s von der Client-Seite in vier Lanes mit 226 Gb/s um, um optische PAM-4-Links der nächsten Generation mit hoher Dichte in OSFP-XD-Formfaktor-Modulen zu betreiben. Der BCM85821 verfügt außerdem über eine Kreuzschiene auf der Client-Seite, die das Routing auf der Leiterplatte erleichtert. Die On-Chip-Taktsynthese erfolgt durch einen kostengünstigen 312,5-MHz- oder 625-MHz-Referenztakt über hochfrequente, jitterarme Phaselocked-Loops Merkmale Single-Chip 4 × 200G PAM-4 PHY treibt 800GbE über Glasfaser an: Client-Seite: 8 × 106G PAM-4 Leitungsseite: 4 × 226G PAM-4 (128.120 innerer Code mit 2-Bit-Padding) Unterstützt Vorwärtsgetriebe für Abwärtskompatibilität mit optischen 400G-Modulen
