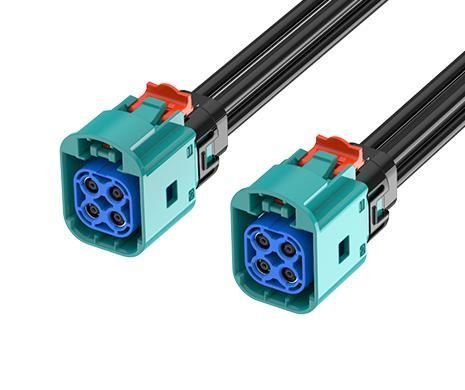

Kabelkonfektionierung / mini FAKRA FR-1J1J-100Z04W

KoaxialRFwasserdicht

Zusammenfassung
Mini FAKRA Typ B (Jack) 2x2 Kabelsatz FR-1J1J-100Z04W. Ultrakompakte, wasserdichte Koaxialverbindung mit IP67-Bewertung bei korrektem Zusammenstecken. Entwickelt für platzkritische Automotive- und Industrie-RF-Anwendungen, Frequenzbereich DC–9 GHz, konform mit ISO 20860-1/2, SAE/USCAR-2 und USCAR-17.

Hauptmerkmale

• Frequenzbereich: bis zu 9 GHz
• Erfüllt ISO 20860-1/2, SAE/USCAR-2 und USCAR-17
• Kompakte Kunststoffgehäuse für Beständigkeit in Fahrzeugumgebungen
• IP67-Schutz bei korrektem Zusammenstecken für Dichtheit gegen Wasser und Staub
• Mini FAKRA-Größe (bis zu 80 % kleiner als Standard-FAKRA) für dichte Bestückungen
• Anpassbare Kabelkonfektionen für spezielle Anwendungsanforderungen
• Betriebstemperaturbereich: -40°C bis +105°C

Anwendungen

• Automotive Telematik- und Infotainment-Systeme
• Advanced Driver Assistance Systems (ADAS)
• GPS-, Satellitenradio- und Antennenverbindungen
• V2X- und Fahrzeugkommunikationssysteme
• Industrielle drahtlose Kommunikationsnetze
• IIoT-Geräte in rauen Umgebungen
• Unbemannte Transportsysteme (AGV/AMR)
• Intelligente Verkehrssysteme
• Landwirtschaftliche Maschinen

Spezifikation
MECHANISCH
Stil: Mini FAKRA zu Mini FAKRA
1. Stecker: Mini FAKRA Typ B (2x2)
1. Kontaktgeschlecht: Buchse (Female)
2. Stecker: Mini FAKRA Typ B (2x2)
2. Kontaktgeschlecht: Buchse (Female)
Kabelfarbe: Schwarz

MECHANISCH
Kabel-Außendurchmesser: 3,3 mm
Kabeltyp: RTK031
Konformität: SAE/USCAR-2, RoHS
Länge: 100 cm
Kupplungszyklen: ≥ 25

ELEKTRISCH
Codierung: Mini FAKRA Typ B Z Code
Frequenzbereich: DC bis 9 GHz
Impedanz: 50 Ω

UMGEBUNG
Betriebstemperaturbereich: -40°C bis +105°C

Technische Daten

• Modell / Teilenummer: FR-1J1J-100Z04W
• Handelsbezeichnung: Mini FAKRA B Jack 2x2
• Stil: Mini FAKRA zu Mini FAKRA
• Steckertyp: Mini FAKRA Typ B (2x2), beide Enden
• Kontaktgeschlecht: Female / Female
• Codierung: Z Code (Mini FAKRA Typ B)
• Kabel-OD: 3,3 mm
• Kabeltyp: RTK031
• Länge: 100 cm
• Kabelfarbe: Schwarz
• Frequenzbereich: DC bis 9 GHz
• Impedanz: 50 Ω
• Schutzart: IP67 (bei korrektem Zusammenstecken)
• Normen: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Betriebstemperatur: -40°C bis +105°C
• Kupplungszyklen: ≥ 25
