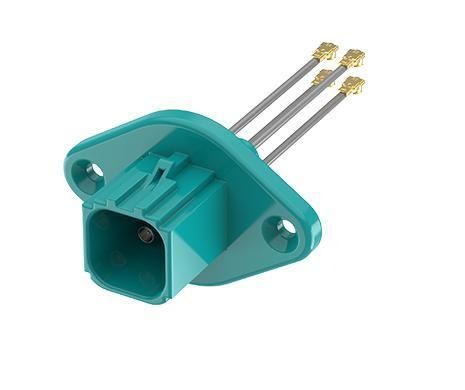

Schnittstellen-Kabelkonfektionierung FR-1P4P-010Z01W

RFmini FAKRAwasserdicht

Produktübersicht

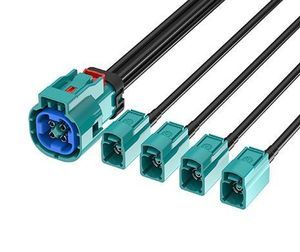

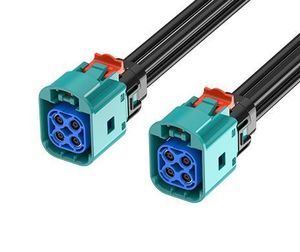

Die wasserdichten ATTEND Mini FAKRA Steckverbinder und Kabelkonfektionen bieten eine ultrakompakte RF-Verbindungslösung für platzkritische Anwendungen. Mit einer verkleinerten Bauform gegenüber Standard-FAKRA ermöglichen sie hochdichte Layouts bei gleichbleibender mechanischer Stabilität und RF-Leistung. Bei korrektem Verbinden erreichen sie IP67 und entsprechen ISO 20860-1/2, SAE/USCAR-2 und USCAR-17. Frequenzen bis 9 GHz werden unterstützt; die Bauteile sind beständig gegen Wasser, Staub und Vibrationen — geeignet für Fahrzeugkameras, ADAS, GPS, Radar und andere mobile oder Außenanwendungen.

Hauptmerkmale

• Frequenzbereich: bis zu 9 GHz
• Entspricht ISO 20860-1/2, SAE/USCAR-2 und USCAR-17
• Robuste Kunststoffgehäuse für raue Automotive-Umgebungen
• IP67-Schutz bei korrektem Verbinden für verlässliche Abdichtung gegen Wasser und Staub
• Mini FAKRA bis zu 80 % kleiner als Standard-FAKRA, ideal für kompakte, hochdichte Elektronik
• Mini FAKRA Kabelkonfektionen anpassbar an spezifische Applikationsanforderungen
• Betriebstemperaturbereich: −40 °C bis +105 °C

Anwendungen

• Automotive Telematik- und Infotainment-Systeme
• Advanced Driver Assistance Systems (ADAS)
• GPS, Satellitenradio und Antennenanschlüsse
• Industrielle Wireless-Kommunikationsnetze
• IIoT-Geräte in rauen Umgebungen
• V2X-Kommunikationssysteme
• Industrielle Automatisierung
• Unbemannte Transportsysteme (AGV/AMR)
• Intelligente Verkehrssysteme
• Landwirtschaftliche Maschinen

Spezifikationstabellen
MECHANISCH
Stil: Mini FAKRA zu MHF
1. Steckverbinder: Mini FAKRA Typ B (2x2)
Kontaktgeschlecht 1: Male
2. Steckverbinder: MHF
Kontaktgeschlecht 2: Male
Kabelfarbe: Grau

MECHANISCH
Kabel-Außendurchmesser: 1,37 mm
Kabeltyp: Mikrokoaxial
Konformität: RoHS
Länge: 10 cm
Kopplungszyklen: ≥ 25

ELEKTRISCH
Codierung: Mini FAKRA Typ B Z Code
Frequenzbereich: DC bis 9 GHz
Impedanz: 50 Ω

UMGEBUNG
Betriebstemperaturbereich: -40 °C bis +105 °C

Technische Spezifikationen

• Stil: Mini FAKRA zu MHF
• 1. Steckverbinder: Mini FAKRA Typ B (2x2)
• Kontaktgeschlecht 1: Male
• 2. Steckverbinder: MHF
• Kontaktgeschlecht 2: Male
• Kabelfarbe: Grau
• Kabel-Außendurchmesser: 1,37 mm
• Kabeltyp: Mikrokoaxial
• Konformität: RoHS
• Länge: 10 cm
• Kopplungszyklen: ≥ 25
• Codierung: Mini FAKRA Typ B Z Code
• Frequenzbereich: DC bis 9 GHz
• Impedanz: 50 Ω
• Betriebstemperaturbereich: -40 °C bis +105 °C
