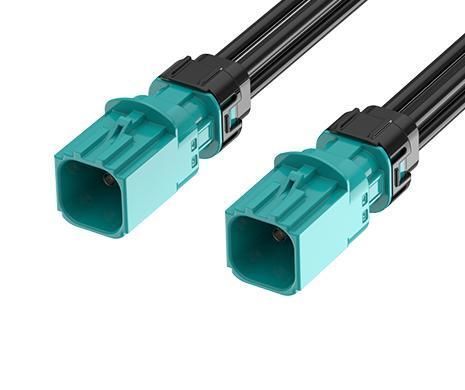

Kabelkonfektionierung / mini FAKRA Mini FAKRA B Plug

RFwasserdicht

Produktübersicht
ATTEND Mini FAKRA wasserdichte Steckverbinder und Kabelsätze bieten ultra-kompakte Lösungen für platzkritische Anwendungen. Mit kleinerer Bauform gegenüber Standard-FAKRA ermöglichen sie hochdichte Layouts bei gleichbleibender mechanischer und HF-Leistung. IP67-Bewertung bei korrekter Verbindung und Konformität mit ISO 20860-1/2, SAE/USCAR-2 und USCAR-17. Unterstützt DC bis 9 GHz und bietet zuverlässigen Schutz gegen Wasser, Staub und Vibrationen — geeignet für Fahrzeugkameras, ADAS, GPS, Radar und andere mobile oder Außen-Anwendungen.

Hauptmerkmale

• Frequenzbereich: bis 9 GHz
• Normen: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Kompakte Kunststoffgehäuse für raue Automotive-Umgebungen
• IP67-Schutz bei korrekter Verbindung
• Mini FAKRA Bauform bis zu 80 % kleiner als Standard-FAKRA
• Kabelsätze anpassbar an anwendungsspezifische Anforderungen
• Betriebstemperatur: -40°C bis +105°C

Anwendungen

• Automotive Telematik und Infotainment
• Advanced Driver Assistance Systems (ADAS)
• GPS-, Satellitenradio- und Antennenanschlüsse
• Industrielle Funknetze und IIoT-Geräte in rauen Umgebungen
• V2X-Kommunikationssysteme
• Industrielle Automatisierung und fahrerlose Transportsysteme (AGV/AMR)
• Landwirtschaftliche Maschinen

Spezifikationen — MECHANISCH
Stil: Mini FAKRA zu Mini FAKRA
1. Stecker: Mini FAKRA Typ B (2x2)
Kontaktgeschlecht 1: männlich
2. Stecker: Mini FAKRA Typ B (2x2)
Kontaktgeschlecht 2: männlich
Kabelfarbe: schwarz

Spezifikationen — MECHANISCH (zusätzlich)
Kabel-Außendurchmesser: 3,3 mm
Kabeltyp: RTK031
Handelsreferenz: FR-1P1P-100Z02W
Länge: 100 cm
Steckzyklen: ≥ 25
Konformität: SAE/USCAR-2, RoHS

Spezifikationen — ELEKTRISCH
Codierung: Mini FAKRA Typ B, Z-Code
Frequenzbereich: DC bis 9 GHz
Impedanz: 50 Ω

Spezifikationen — UMWELT
Betriebstemperaturbereich: -40°C bis +105°C

Technische Daten

• Produktfamilie: Mini FAKRA wasserdichter Steckverbinder und Kabelsatz
• Steckerkonfiguration: B Plug 2x2 zu B Plug 2x2
• Kabelaußendurchmesser: 3,3 mm
• Kabellänge: 100 cm
• Schutzart: IP67 bei korrekter Verbindung
• Frequenzunterstützung: DC bis 9 GHz
• Nennimpedanz: 50 Ω
• Betriebstemperatur: -40°C bis +105°C
• Normen: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Steckhaltbarkeit: ≥ 25 Zyklen
