Kabelkonfektionierung / mini FAKRA FR-1J4J-100Z01W

RFwasserdicht

Produktübersicht

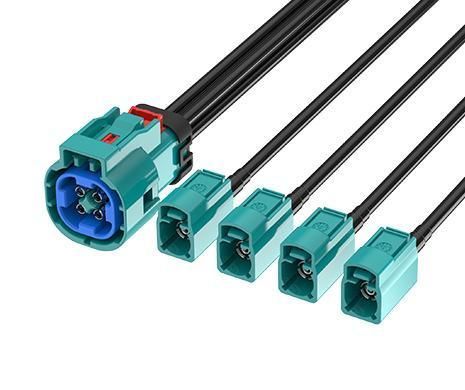

Mini-FAKRA Typ A (2x2) auf FAKRA Buchse x4 Kabel FR-1J4J-100Z01W, Länge 100 cm. ATTEND Mini-FAKRA wasserdichte Stecker und Kabelsätze bieten eine ultrakompakte Lösung für platzkritische, hochdichte Anwendungen und behalten dabei fahrzeugtaugliche mechanische und RF-Eigenschaften. Bei korrekter Kupplung erreicht das System IP67 und entspricht ISO 20860-1/2, SAE/USCAR-2 und USCAR-17. Die Serie unterstützt bis zu 9 GHz; dieses Kabel ist für DC bis 6 GHz spezifiziert.

Hauptmerkmale

• Frequenzbereich: DC bis 6 GHz (Serie bis 9 GHz)
• Konformität: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Kompakte Kunststoffgehäuse für hochdichte Automotive-Anwendungen
• IP67-Schutz bei korrekter Kupplung für Wasser- und Staubbeständigkeit
• Bis zu 80% kleinere Bauform gegenüber Standard-FAKRA
• Anpassbare Kabelsätze zur Erfüllung spezifischer Anforderungen
• Betriebstemperatur: −40°C bis +105°C

Anwendungen

• Automotive Telematik und Infotainment
• Advanced Driver Assistance Systems (ADAS)
• GPS-, Satellitenradio- und Antennenanschlüsse
• V2X-Kommunikationssysteme
• Industrielle drahtlose Netzwerke und IIoT-Geräte in rauen Umgebungen
• Unbemannte Transportsysteme (AGV/AMR)
• Intelligente Verkehrssysteme und Industrieautomatisierung
• Landwirtschaftliche Maschinen

Spezifikation - MECHANISCH
Stil: Mini FAKRA to FAKRA
1. Stecker: Mini FAKRA Typ A (2x2)
Kontakt 1 Geschlecht: Weiblich
2. Stecker: FAKRA (x4)
Kontakt 2 Geschlecht: Weiblich
Kabelfarbe: Schwarz

Spezifikation - MECHANISCH (zusätzlich)
Kabel-Ø: 3,3 mm
Kabeltyp: RTK031
Konformität: SAE/USCAR-2, RoHS
Länge: 100 cm
Kupplungszyklen: ≥ 25

Spezifikation - ELEKTRISCH
Codierung: Mini FAKRA Typ A / FAKRA Z-Code
Frequenzbereich: DC bis 6 GHz
Impedanz: 50 Ω

Spezifikation - UMWELT
Betriebstemperaturbereich: -40°C bis +105°C

caractéristiques / spécifications techniques

• Modell: FR-1J4J-100Z01W
• Stil: Mini FAKRA to FAKRA
• 1. Stecker: Mini FAKRA Typ A (2x2), weiblicher Kontakt
• 2. Stecker: FAKRA, weiblicher Kontakt (x4)
• Länge: 100 cm
• Kabel-Ø: 3,3 mm
• Kabeltyp: RTK031
• Frequenzbereich: DC bis 6 GHz (Serie unterstützt bis 9 GHz)
• Impedanz: 50 Ω
• Schutzart: IP67 (bei korrekter Kupplung)
• Betriebstemperatur: -40°C bis +105°C
• Konformität: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Kupplungszyklen: ≥ 25
