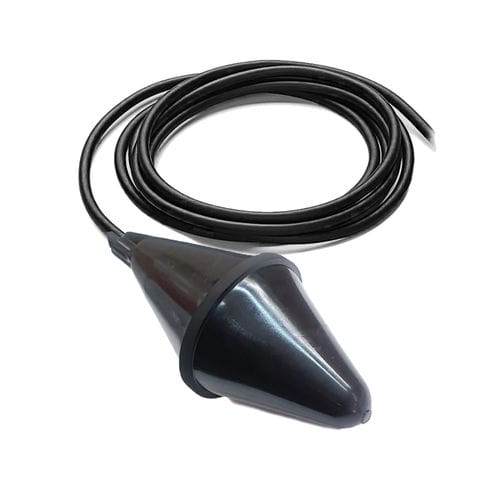

Schwimmerschalter AT 120 HR HY

Innenfür korrosive Flüssigkeitenfür Abwasser

Übersicht
Der AT 120 HR HY ist ein Schwimmerschalter zur automatischen Füllstandsregelung in aggressiven oder bewegten Flüssigkeiten. Das HR HY gepresst‑vulkanisierte biconische Gehäuse bietet doppelte Dichtigkeit und chemische Beständigkeit für industrielle und Abwasseranwendungen.

Funktionsprinzip
Der Schwimmer schwenkt frei mit dem Flüssigkeitsstand. Beim Erreichen eines voreingestellten Winkels betätigt er über das dreiadrige Kabel (COM, NO, NC) einen internen mechanischen Kontakt (wahlweise NO/NC). Im Tandembetrieb ermöglicht er eine zuverlässige Regelung von Mindest‑ und Maximalpegeln in Behältern und Gruben.

Betriebsarten

• Entleerungsmodus: schließt den Stromkreis in oberer Stellung zum Starten der Pumpe (Überlaufschutz); öffnet beim Entleeren zum Stoppen der Pumpe.
• Füllmodus: schließt den Stromkreis in unterer Stellung zum Starten der Auffüllpumpe.

Hinweise
Nicht empfohlen für sehr langsame Füllanwendungen; hierfür ist der Pegelregler SOBA HR HY zu bevorzugen. Für Ex‑gefährdete Bereiche das ATEX‑zertifizierte Modell SOBA EX wählen. Konstruktion und Fertigung in Frankreich.

Technische Daten

• Schaltwinkel: +/- 120°
• Zugelassene Flüssigkeitsdichte: 0,70 bis 1,15 kg/dm³
• Max. Betriebsdruck: 4 bar
• Max. Temperatur: 90 °C
• Schutzart: IP68
• Gehäuse: biconisches HR HY, gepresst‑vulkanisiert (HR HY + Bauteile aus Copolymer‑Polypropylen)
• Kabel: 3 x 1 mm² HR HY
• Gewicht (Schwimmer ohne Kabel): 295 g
• Ballast: 175–250 g (harzgefüllt)
• Standardkablängen: 3 m, 5 m, 6 m, 10 m, 13 m, 15 m, 20 m, 25 m, 30 m
• Elektrische Beispiele: 250 V AC resistiv 20 A; 250 V AC induktiv 8 A; 250 V DC resistiv 1 A; 48 V DC 1,5 A
