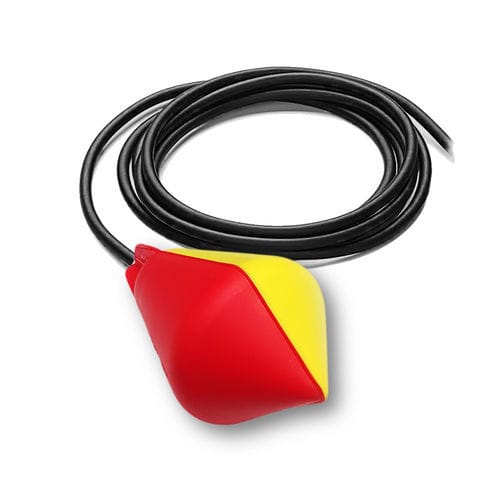

Elektromechanischer Niveauschalter ATS 165

NeigungSchwimmerfür Flüssigkeiten

Übersicht
Der ATS 165 ist ein Trockenkontakt-Schwimmerschalter zur Automatisierung von Pumpensteuerungen und Alarmgeräten in klaren oder stark bewegten Flüssigkeiten. Er erkennt sowohl Hoch- als auch Niedrigstände im selben Behälter (Hysterese ≤ 1,5 m) und ist in einer ACS-zertifizierten Ausführung (ATS 165 EP) für Trinkwasser verfügbar. Entwicklung und Produktion in Frankreich.

Hauptanwendungen

• Direkte Pumpensteuerung (bis 1,5 PS) oder Steuerung über Relais für höhere Leistungen.
• Niveauüberwachung in Behältern mit starker Turbulenz oder Bewegung.
• Gepaarten Installationen zur Regelung von Minimum-/Maximumständen.

Funktionsprinzip
Der Schwimmer kippt mit dem Füllstand und betätigt einen eingebauten mechanischen Schalter. Das Kabel verfügt über drei Leiter (COM, NO, NC) zur Auswahl des Betriebsmodus (Füllen oder Entleeren) beim Anschluss. Geeignet für den Einsatz in Paaren zur Min/Max-Steuerung.

Betriebsarten

• Entleerungsmodus: der Schalter startet die Pumpe in der oberen Position (Überlaufschutz) und schaltet sie ab, wenn der Behälter leer ist, um die Pumpe zu schützen.
• Füllmodus: der Stromkreis schließt (NC) in der unteren Position, um die Pumpe zu starten und den Behälter zu füllen.

Wesentliche Merkmale

• Omnidirektionale Erfassung — funktioniert unabhängig von der Orientierung im Fluid.
• Bikonische Form aus Polypropylen-Copolymer, die Ablagerungen reduziert; geringer Wartungsaufwand.
• Anpassbar an Dichteänderungen und Turbulenzen durch Positionierung des Ballasts und Kabellänge.
• Verstellbares Gegengewicht am Kabel zur Änderung des Schaltwinkels und des Pegeldifferenz (herstellerspezifische Vorgaben).

Technische Daten

• Schaltwinkel: ±165°
• Zulässige Fließigkeitsdichte: 0,70 bis 1,10
• Spannungsversorgung: 250 - 400 VAC/VDC, 50/60 Hz
• Schaltleistung: 20 (8) A (20 A ohmsch; 8 A induktiv)
• Gehäusematerial: Polypropylen-Copolymer
• Kabel: 3 x 1 mm² Neopren, HR HY
• Gewicht: 325 g
• Abmessungen: Höhe 152 mm — Durchmesser 95 mm
• Ballast: 350 g harzgefüllt
• Verfügbare Kabellängen: 5, 6, 10, 13, 15, 20, 25 und 30 m

Zusätzliche Informationen
Der Schaltwinkel hängt von der Flüssigkeitsbewegung, den Füll-/Entleerungsströmen und der Position des Ballasts ab. Kabellängen können auf Anfrage geliefert werden, um Verbindungen zu vermeiden, die die Funktion beeinträchtigen könnten.
