Neigungs-Niveauschalter ATS 165 EP

Schwimmerfür Wasserfür Tanks

Präsentation

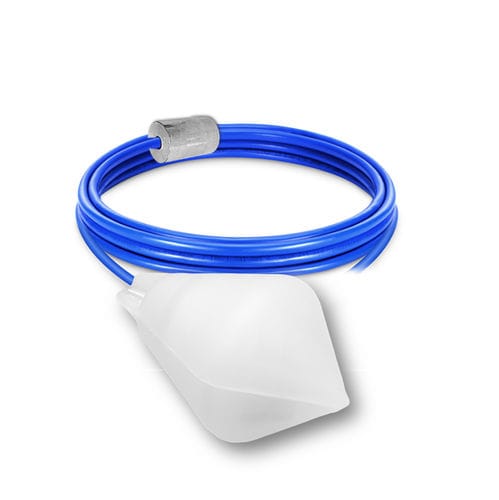

Der ACS-zertifizierte Schwimmerschalter ATS 165 EP ist für den Dauereinsatz in Trinkwasser vorgesehen, das für den menschlichen Verzehr bestimmt ist, sowie für Lebensmittelanwendungen. Er wird aus spezifischen Materialien gefertigt und mit einem einstellbaren Gewicht aus Edelstahl AISI 316L geliefert.

Hauptmerkmale
Bikonischer Schwimmer aus Polypropylen-Copolymer mit omnidirektionaler Erfassung und geringer Verschmutzungsneigung. Großer Schaltwinkel ermöglicht eine ruckfreie Füllstandsregelung und schützt Pumpenmotoren sowie elektrische Einrichtungen. Konstruktion und Fertigung in Frankreich.

Funktionsprinzip
Kipp-Erfassung: Der Schwimmer steigt und fällt mit dem Flüssigkeitsstand und betätigt einen internen mechanischen Schalter, wenn der eingestellte Pegel erreicht ist. Dreiadriges Kabel (COM, NO, NC) zur Auswahl der Verdrahtungsart. Kann paarweise zur Regelung von Minimum- und Maximum-Pegel in einem Behälter eingesetzt werden.

Betriebsarten

• Entleerungsmodus: Der Schalter startet eine Pumpe in der oberen Position (Überlaufschutz) und öffnet den Stromkreis, wenn der Tank leer ist, um die Anlage zu schützen.
• Füllmodus: Der Stromkreis schließt (NC) in der unteren Position, um die Pumpe zu starten und den Tank zu füllen.

Installation und Einstellung
Der Schwimmer wird mit einem einstellbaren Gewicht (Edelstahl AISI 316L) geliefert, um Schaltwinkel und die erfasste Pegelspanne fein einzustellen. Die Position des Gewichts und die Kabellänge zwischen Schwimmer und Gegengewicht bestimmen die Hysterese (Beispiele: min Y = 10 cm → X 45–50 cm ; max Y = 30 cm → X 75–80 cm). Das Kabel kann verlängert werden; die Anschlussdose muss wasserdicht und außerhalb des Behälters angebracht sein.

Hinweise zur Anwendung
Nicht empfohlen bei sehr geringen Füllraten; in diesem Fall die Produktreihen AQUA oder SOBA bevorzugen. Vermeiden Sie Schellen oder Elemente, die das Kabel beschädigen könnten (Risiko von Wassereintritt durch Kapillarwirkung).

Technische Eigenschaften

• Schaltwinkel: +/- 165°
• Zulässige Fluiddichte: 0,70 bis 1,10 kg/dm³
• Schutzart: IP68
• Max. Betriebsdruck: 3,5 bar
• Max. Temperatur: 85 °C
• Gehäuse (Schwimmer): Polypropylen-Copolymer (bikonische Form)
• Kabel: 3 Leiter 1 mm², EPDM/PVC ACS
• Gewicht (Schwimmer ohne Kabel): 325 g
• Beschwerung: 230 g Edelstahl AISI 316L (einstellbar)
• Kabellängen (Serie): 5, 6, 10, 13, 15, 20, 25 und 30 m
• Elektrische Kenndaten (Beispiele): AC 250 V ohmsch 20 A / induktiv 8 A; DC 48 V ohmsch 1,5 A / induktiv 0,8 A; DC 24 V ohmsch 10 A / induktiv 6 A; weitere Werte in Datenblatt.

Wichtig
ACHTUNG BEI NICHTBEACHTUNG! In vielen Ländern ist für Geräte, die mit Trinkwasser in Berührung kommen, ein Sanitätskonformitätszertifikat (ACS) vorgeschrieben. In Frankreich ist das ACS-Zertifikat seit 2006 verpflichtend. Zur weiteren Information siehe Abschnitt Trinkwasser (ACS).
