Neigungs-Niveauschalter BIP STOP

Schwimmerfür Wasserfür Abwasser

Präsentation

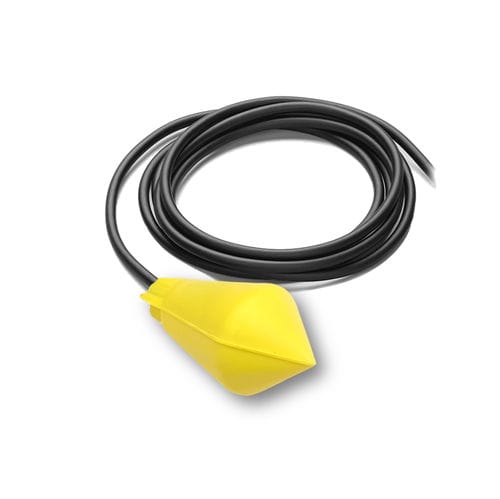

Der BIP STOP ist ein Ein/Aus-Schwimmerschalter zur Steuerung von Klar- und Abwasser in kleinen Behältern und zur automatischen Steuerung kleiner Pumpen (direkter Einsatz oder über Relais). Er wird häufig von Pumpenherstellern in industriellen und Entwässerungsanlagen eingesetzt.

Hauptmerkmale
Der BIP STOP verfügt über einen einfachen Kippmechanismus mit Wechslerkontakt (COM / NO / NC), der die Wahl zwischen Füll- oder Entleerungsmodus bei der Verdrahtung ermöglicht. Sein großer Differenzwinkel gewährleistet ruckfreie Schaltvorgänge auch in stark bewegten Flüssigkeiten. Er erkennt sowohl Hoch- als auch Niedrigstand im selben Behälter (typische Hysterese bis 0,6 m). Die bikonische Form aus Polypropylen-Copolymer verringert Ablagerungen. Nicht empfehlenswert für sehr langsame Füllraten (für diese Fälle die Serien AQUA oder SOBA in Betracht ziehen). Hergestellt in Frankreich.

Funktionsprinzip
Kipp-Erkennung: der Schwimmer bewegt sich frei mit dem Flüssigkeitsstand. Bei Erreichen eines voreingestellten Niveaus kippt der Schwimmer und öffnet/schließt den integrierten mechanischen Schalter entsprechend dem gewählten Modus (Füllen oder Entleeren). Im Tandem eingesetzt regeln die Schalter Mindest- und Maximalpegel eines Behälters.

Modi

• Entleerungsmodus: schaltet die Pumpe in hoher Position ein, um Überlaufen zu verhindern, und stoppt die Pumpe, wenn der Behälter leer ist, zum Schutz der Pumpe.
• Füllmodus: der Stromkreis schließt (NC) in niedriger Position, um die Pumpe zu starten und den Behälter zu füllen.

Elektrische Merkmale (Beispiele)
Wechslerkontakt COM / NO / NC (Referenzbeispiel 20(8)A - 250 V). Beispiele aus der Produktdokumentation: 250 V AC - 20 A (ohmsche Last), 250 V AC - 8 A (induktive Last), 48 V - 1,5 A, 24 V - 10 A (ohmsch) / 6 A (induktiv), 50 V - 1,8 A.

Zusatzinformationen
Omnidirektionale Erfassung durch die Form des Schwimmers (funktioniert unabhängig von der Lage des Schwimmers in der Flüssigkeit). Verfügbare Versionen: VT (Entleerung mit Erdleiter), VS (Entleerung mit Multifunktionsstecker) oder Verdrahtung 3G1 für Direktanschluss an die Pumpe. Einstellbare Beschwerung zur Feinabstimmung des Schaltwinkels.

Technische Daten

• Schaltwinkel: ±110°
• Zulässige Flüssigkeitsdichten: 0,70 bis 1,15 kg/dm³
• Schutzart: IP68
• Maximaler Betriebsdruck: 3,5 bar
• Maximale Temperatur: 85 °C
• Gehäuse / Schwimmer: bikonische Form aus Polypropylen-Copolymer
• Kabel: 3 Leiter 1 mm² (Neoprenmantel, Option HR HY)
• Schwimmergewicht ohne Kabel: 105 g
• Beschwerung: 175–250 g harzgefüllt (einstellbar)
• Standard-Kabellängen: 3 m, 5 m, 6 m, 10 m, 20 m
• Kontakt: Wechsler COM / NO / NC (Füll- oder Entleerungsmodus)
• Elektrische Beispiele: 250 V AC - 20 A (ohmsch), 250 V AC - 8 A (induktiv), 48 V DC - 1,5 A, 24 V DC - 10 A (ohmsch) / 6 A (induktiv)
