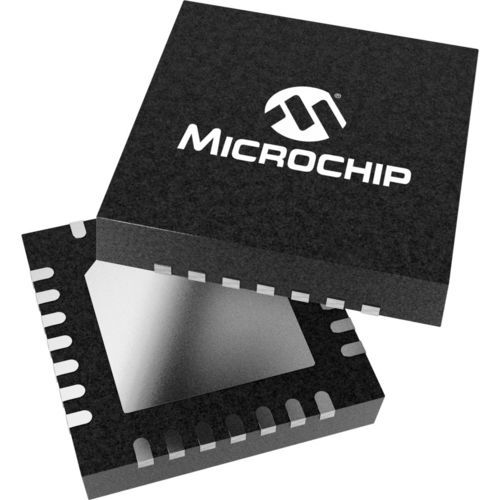

Rauchdetektor Chip RE46C400

analog

Das Microchip RE46C400 ist ein Analog Front End (AFE) für Rauchmelder mit geringem Stromverbrauch, das für panel-basierte Anwendungen vorgesehen ist. Das AFE bietet alle erforderlichen Analog-, Schnittstellen- und Leistungsregelungsfunktionen für einen Mikrocontroller-(MCU)-basierten Multikriterien-Rauchmelder. Der RE46C400 erfüllt die Spezifikationen der UL 268 7th Edition und lässt sich dank seines programmierbaren Designs und seiner umfangreichen Funktionen leicht an die sich ständig ändernden Vorschriften anpassen. Er enthält einen integrierenden Verstärker für die Strommessung der Fotodiode, zwei unabhängig voneinander geregelte Sink-Treiber für IR- und blaue LED-Emitter, CO-/Toxic-Gas-Detektion und einen 3,3-V-Regler zur Versorgung der MCU. Der integrierende Fotoverstärker bietet eine geringere Leistungsaufnahme als ein herkömmlicher Transimpedanzverstärker, was sowohl bei panel-basierten als auch bei batteriebetriebenen Anwendungen von Vorteil ist. Produktmerkmale 4.9V bis 12V Betrieb Niedriger Ruhestrom 3.3V-Regler Zwei unabhängig voneinander gesteuerte LED-Treiber Programmierbarer Strom bis zu 200 mA Programmierbare Verstärkung Integrierender Operationsverstärker mit effektiver Transimpedanz > 20 MΩ bei 100 μs Interner Operationsverstärker zur Verwendung mit einem CO- oder Giftgassensor Gepufferte interne CO-Referenz Schaltung zur Spannungsüberwachung (ABUF) Watchdog-Timer SPI-gesteuert Stromversorgung durch Stromquelle
