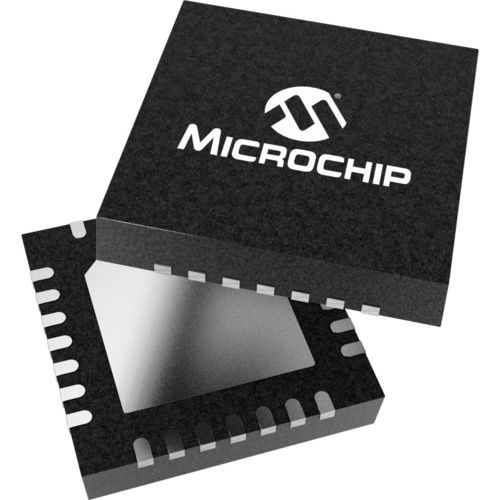

Rauchdetektor Chip RE46C421

analog

Der Microchip RE46C421 ist ein Analog Front End (AFE) für Rauchmelder mit geringem Stromverbrauch, das für batteriebetriebene Anwendungen vorgesehen ist. Das AFE bietet alle erforderlichen Analog-, Schnittstellen- und Leistungsregelungsfunktionen für einen Mikrocontroller-(MCU)-basierten Multikriterien-Rauchmelder. Er kann mit zwei AA-Batterien oder einer einzelnen Lithiumbatterie betrieben werden. Der RE46C421 verfügt über einen integrierenden Photoverstärker mit zwei Eingängen für die Schnittstelle zu einer photoelektrischen Rauchkammer, zwei unabhängig voneinander gesteuerte programmierbare LED-Treiber, eine analoge Pufferschaltung (ABUF) zur Überwachung der Systemspannungen und einen 3,3-V-Regler. Der RE46C421 erfüllt die Spezifikationen UL 217 9th Ed und UL 268 7th Ed und kann dank seines programmierbaren Designs und seiner umfangreichen Funktionen leicht an neue Ausgaben angepasst werden. Für Designs, die keine zwei integrierenden Fotoverstärker benötigen, gibt es den RE46C420, der stattdessen über einen CO-Monitor mit vier Anschlüssen verfügt. Für Designs, die sowohl eine CO-Überwachung als auch einen doppelten Fotoeingang benötigen, ist der RE46C422 geeignet. Produktmerkmale Betrieb mit zwei AA-Batterien oder einer einzelnen Lithiumbatterie Niedriger Ruhestrom 4V, 8,5V, 10V, 11,5V, 17V Aufwärtswandler 3.3V-Regler Piezoelektrischer Horntreiber Zwei unabhängig voneinander gesteuerte LED-Treiber mit programmierbarem Strom bis zu 200 mA Integrierender Operationsverstärker mit programmierbarer Verstärkung an zwei Eingängen und effektiver Transimpedanz > 20 M bei 100 μs Analoger Puffer zum Erfassen mehrerer interner Spannungen (ABUF) Alarm-Verbindungsleitung
