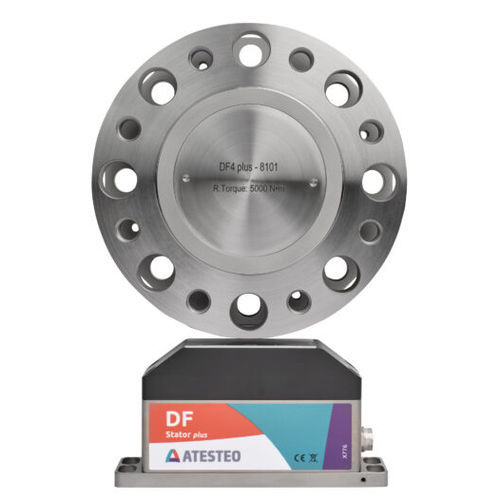

Rotations-Drehmomentsensor DF plusdynamischFlansch an Flanschmit Spannungsausgang
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- dynamisch, Rotation
- Aufbau
- Flansch an Flansch
- Ausgang
- CAN-Bus, mit Spannungsausgang, Frequenzausgang, RS422
- Versorgungsspannung
- 24 VDC
- Schutzniveau
- IP54
- Weitere Eigenschaften
- Dehnungsmessstreifen, kontaktlos, Hochpräzision, nach Maß, mit integrierter Elektronik, Hochauflösung, lagerlos, für Prüfstände
- Drehmoment
Max: 10.000 Nm
(7.375,62 ft.lb)Min: 100 Nm
(73,76 ft.lb)- Präzision
0,04 %
- Rotationsgeschwindigkeit
Max: 40.000 rpm
(251.327 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Beschreibung
Die DF plus series Drehmomentaufnehmer sind Drehmoment-Messflansche und Drehmomentmesser, die echte Dehnungsmessstreifen-Verstärker in der Rotor-Elektronik integrieren, um hochpräzise Drehmomentmessungen bei hohen Drehzahlen zu liefern. Sie sind für anspruchsvolle Prüfungen von Antriebssträngen ausgelegt und können auf Anfrage mit kundenspezifischen Messbereichen angepasst werden.
Wichtige Informationen
Technische Daten
Wichtige Informationen
- Produktfamilie: DF plus series Drehmoment-Messflansche / Drehmomentaufnehmer
- Integrierte Rotor-Elektronik mit echten Dehnungsmessstreifen-Verstärkern
- Anwendungen: hochpräzise Drehmomentmessung für Antriebsstrangtests, Prüfstände und andere Messszenarien bei hohen Drehzahlen
Technische Daten
- Genauigkeitsklasse: ≤ ±0,04% F.S.
- Maximale Drehzahl: bis zu 25.000 U/min
- A/D-Wandler: 24 Bit
- D/A für Analogausgang: 16 Bit
- Summenabtastrate: 25 kHz
- Betriebstemperaturbereich: 0…85 °C
- Kundenspezifische Messbereiche auf Anfrage verfügbar
