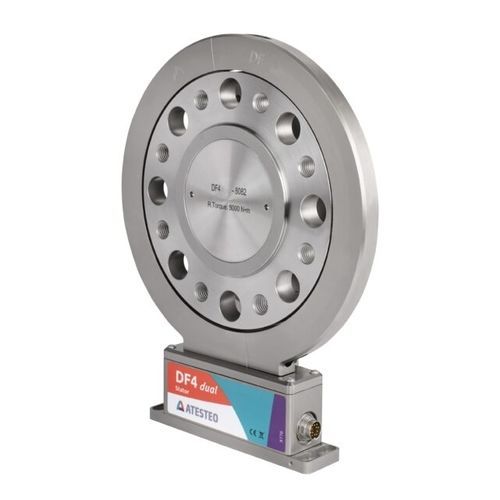

Rotations-Drehmomentsensor DF dualdynamischFlansch an Flanschmit Spannungsausgang
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- dynamisch, Rotation
- Aufbau
- Flansch an Flansch
- Ausgang
- CAN-Bus, mit Spannungsausgang, RS422
- Versorgungsspannung
- 24 VDC
- Schutzniveau
- IP54
- Weitere Eigenschaften
- kontaktlos, Hochpräzision, mit integrierter Elektronik, Hochauflösung, lagerlos, für Prüfstände
- Drehmoment
Max: 10.000 Nm
(7.375,62 ft.lb)Min: 500 Nm
(368,78 ft.lb)- Präzision
0,04 %
- Rotationsgeschwindigkeit
Max: 25.000 rpm
(157.080 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Beschreibung
Der DF dual ist ein rotierender Drehmoment-Messflansch aus der DF-Produktfamilie von ATESTEO, entwickelt für hochpräzise Messungen, einschließlich sehr kleiner Drehmomentwerte durch einen integrierten zweiten Messbereich. Er ist vorgesehen für anspruchsvolle Anwendungen an Antrieben und Prüfständen, bei denen hohe Drehzahlen und genaue dynamische Drehmomentmessungen erforderlich sind.
Hauptmerkmale
Typische Anwendungen
Technische Daten / Spezifikationen
Hauptmerkmale
- Rotierender Drehmoment-Messflansch, ausgelegt für Einsatz an Antrieben und Prüfständen
- Innovatives mechanisches Design und Sensorik
- Doppelter Messbereich: Hauptbereich plus zweiter Messbereich für kleine Drehmomente
- Optimiert für den Betrieb bei hohen Drehzahlen und für dynamische Drehmomentmessungen
Typische Anwendungen
- Prüfung und Entwicklung von Antrieben
- Hochgeschwindigkeits-Drehmomentmessung an Prüfständen und rotierenden Systemen
Technische Daten / Spezifikationen
- Genauigkeitsklasse: ≤ ±0.04% F.S.
- Zweiter Messbereich für kleine Drehmomentwerte (Doppelbereichsfähigkeit)
- Maximale Drehzahl: bis zu 25.000 U/min
- A/D-Wandlerauflösung: 24 bit
- D/A-Wandler für Analogausgang: 16 bit
- Summenabtastrate: 25 kHz
Kataloge
Manual DF dual series
132 Seiten
