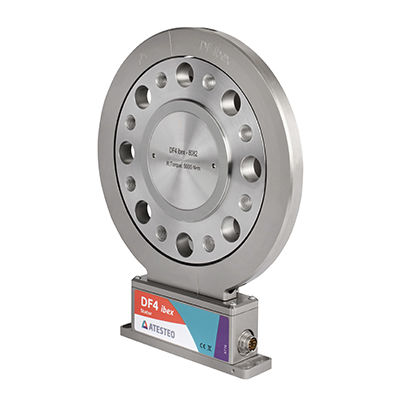

Rotations-Drehmomentsensor DF ibexmit FlanschanschlussFlanschmontageCAN-Bus
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Rotation
- Aufbau
- mit Flanschanschluss, Flanschmontage
- Ausgang
- CAN-Bus, analog, mit Spannungsausgang, RS422
- Versorgungsspannung
- 24 VDC
- Schutzniveau
- IP54
- Weitere Eigenschaften
- Dehnungsmessstreifen, kontaktlos, Hochpräzision, mit integrierter Elektronik, Hochauflösung, lagerlos, für Prüfstände
- Drehmoment
Min: 500 Nm
(368,78 ft.lb)Max: 10.000 Nm
(7.375,62 ft.lb)- Präzision
0,02 %
- Rotationsgeschwindigkeit
Min: 0 rpm
(0 rad.min-1)Max: 25.000 rpm
(157.080 rad.min-1)
Beschreibung
Die DF ibex series sind Drehmoment‑Messflansche und Drehmomentmesser für rotierende Anwendungen. Sie integrieren echte Dehnungsmessverstärker in der Rotor‑Elektronik, um die Drehmomentmessung direkt an rotierenden Wellen zu ermöglichen. Für anspruchsvolle Messaufgaben ausgelegt, bieten die Serie hohe Genauigkeit, hohe Drehzahlfähigkeit und anpassbare Messbereiche für Prüfstände, Antriebsstrang‑Validierung und industrielle Rotationsüberwachung.
Merkmale / Technische Daten
Merkmale / Technische Daten
- Wandler‑Typ: Drehmoment‑Messflansche / Drehmomentmesser
- Verstärker: echte Dehnungsmessverstärker integriert in der Rotor‑Elektronik
- Genauigkeitsklasse: ≤ ±0,02 % F.S.
- Maximale Drehzahl: bis zu 25.000 U/min
- A/D‑Wandlerauflösung: 24 bit
- D/A‑Auflösung für analoge Ausgabe: 16 bit
- Summenabtastrate: 25 kHz
- Betriebstemperaturbereich: 0…85 °C
- Spezielle Messbereiche auf Anfrage verfügbar
Kataloge
Manual DF ibex series
132 Seiten
