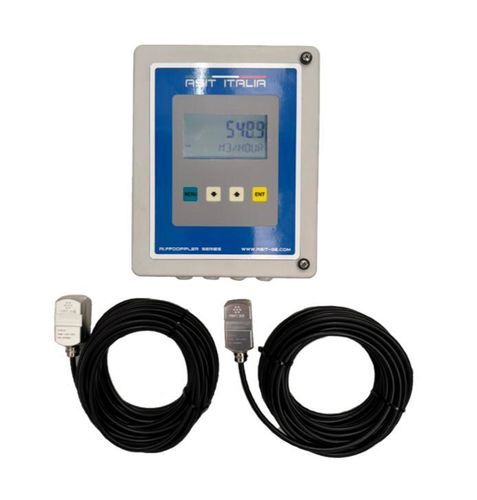

Doppler-Ultraschall-Durchflussmesser AI.FFDopplerIF-W

Volumenfür Schlammfür Abwasser

Beschreibung
Das Modell AI.FFdopplerIF-W ist ein Clamp-on-Ultraschall-Doppler-Durchflussmesser für die genaue volumetrische Messung in geschlossenen Rohrleitungen mit verschmutzten Flüssigkeiten, Schlammen oder luftbeladenen Medien. Er nutzt Doppler-Rückstreuung an suspendierten Partikeln oder Blasen und liefert zuverlässige Messwerte dort, wo Laufzeitmessgeräte versagen. Die Clamp-on-Sensoren werden außen angebracht, so dass eine nicht invasive Installation und kontinuierliche Prozessüberwachung ohne Rohrdurchdringung oder Anlagenstillstand möglich ist.

Hauptmerkmale

• Installationsbereich: geeignet für Rohrdurchmesser von 40 mm bis 4000 mm
• Niedrigfluss-Sensitivität: Messbereich 0,05 m/s bis 12 m/s
• Hochtemperatur-Transducer: Betriebsbereich von -35°C bis +200°C
• Robuste Ausführung: Steuereinheit in glasfaserverstärkter IP66-Kapselung, Sensoren bis IP68 für raue Umgebungen
• Einfache Integration: 4-20 mA-Ausgänge, Relais und OCT zur Verbindung mit SPS oder SCADA

Typische Anwendungen

• Rohabwässer und Entwässerung
• Belebtschlämme und chemische Schlämme
• Grundwasserüberwachung und Rückführung im Bergbau

Technische Daten / Spezifikationen

• Genauigkeit: 0,5% – 2,0% F.S.
• Anzeige: 2-zeiliges LCD (Geschwindigkeit und rückstellbarer Zähler)
• Stromversorgung: 85–265 VAC oder 24 VDC
• Sensorwerkstoff: Aluminium
• Kabellänge: Standard 10 m (erweiterbar bis 300 m)
• Hinweis zur Installation: Für optimale Doppler-Ergebnisse sollte die Flüssigkeit mindestens 100 ppm reflektierender Partikel enthalten, wobei mindestens 20% > 100 μm sein sollten
