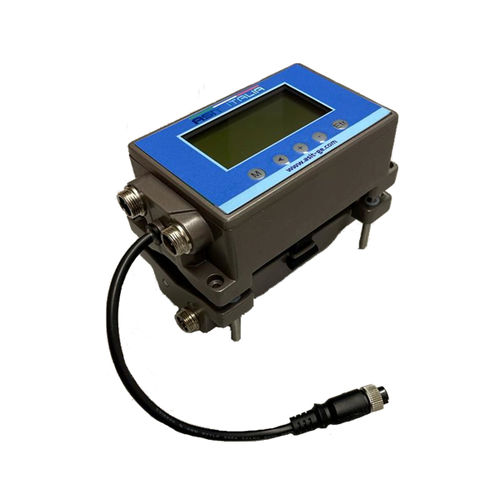

Ultraschall-Laufzeit-Durchflussmesser AI.FH-Sonic

Volumenfür FlüssigkeitenDN15 - 1/2"

AI.FH-SONIC repräsentiert die neue Generation von Aufsteck-Durchflussmessern für eine schnelle und problemlose Installation. Dank des innovativen externen Klemmdesigns ermöglicht er die berührungslose Überwachung des Flüssigkeitsdurchflusses innerhalb weniger Minuten, ohne Produktionsunterbrechungen.

Vorteile
Ultraschnelle Installation: In nur wenigen Minuten betriebsbereit; kein Rohrschneiden erforderlich, wodurch Arbeitskosten und Systemausfallzeiten vermieden werden.
Universelles Klemmdesign: Eine einzige Einheit ist mit verschiedenen Materialien (Metall und Kunststoff) kompatibel und deckt den gesamten Bereich der unterstützten Abmessungen ab.
Hygiene und Sicherheit: Als externer Sensor verhindert er Druckverluste und potenzielle Flüssigkeitsverunreinigungen und ist somit ideal für empfindliche Flüssigkeiten.
Vielseitige Einsatzmöglichkeiten als Energiemesser: Optional kann er als Wärme-/Energiemesser (BTU-Zähler) zur thermischen Überwachung von Systemen konfiguriert werden.

Technische Daten
Rohrdurchmesser: DN15 bis DN40 (Innendurchmesser ≥ 12 mm)
Genauigkeit: ± 2,0 % (± 1 % nach Kalibrierung)
Anzeige: 256 x 128 Pixel großes, hintergrundbeleuchtetes LCD-Display für optimale Lesbarkeit.
Ausgänge: 4–20 mA, Modbus RS485 (Puls-OCT oder Relais optional).
Schutzart: IP65-Gehäuse.
Stromversorgung: 10–24 V DC (Leistungsaufnahme < 3 W)
Flüssigkeitstemperatur: 0 °C bis 75 °C (S. 4)

Anwendungsbereiche
Das Gerät eignet sich für Wasser, Öle und Chemikalien in verschiedenen Branchen.
Prozessüberwachung: Ideal für die Installation an Edelstahl-, Kohlenstoff-, Kupfer- und Kunststoffrohren wie PVC, PP oder PVDF.
Gebäudeautomation: Integration in SPS-Systeme und Leitwarten dank digitaler Ausgänge.
Datenanalyse: Datenprotokollierung zur Optimierung der Anlageneffizienz.

Lieferumfang
Das Standardset umfasst die AI.FH-SONIC-Einheit, Signal- und Stromkabel (M12-Luftfahrtstecker), Befestigungsschrauben und Kupplungsgel.
