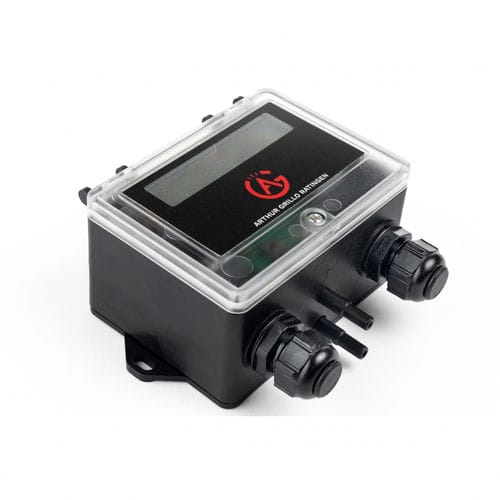

Differenzdruckmessumformer DPC 200

Membran4-20 mA24 V AC

Differenzdruckregler Umschaltbare Betriebsarten (Messen oder Regeln) Umschaltbare Messgrößen (Differenzdruck oder Volumenstrom) Umschaltbare Messeinheiten (Pa und m3/h oder inH2O und cfm) Voreingestellter Messbereiche Analogausgang 0…10V Einstellbarer k-Faktor für die Volumenstromberechnung Messmodus mit einstellbarem Grenzwert Regelmodus mit einstellbarem Sollwert: 2 Sollwerte Sollwert konfigurierbar über externen Signaleingang: 10V Gleichstromsignal oder Temperatursensor PI-Parameter für PI-Algorithmus Maximale Ausgangsspannung Kontrolleffekt positiv / heizen oder negativ / kühlen Mit dem Differenzdruck- und Volumenstromregler DPC200 messen Sie kleinste Differenzdrücke von nicht aggressiven Gasen, insbesondere von Luft. Als Analogausgang steht Ihnen ein Signal von 0…10V zur Verfügung und je nach Einstellung des Gerätes hat dieses Signal unterschiedliche Bedeutungen. Falls Sie das Gerät als Drucksensor einsetzen verläuft das Ausgangssignal proportional zum gemessenen Druck. Als Volumenstromsensor hingegen bietet das Gerät ein radiziertes Ausgangssignal. Bei der Druck– bzw. Volumenstromregelung steht das Ausgangssignal für die Stellgröße der PI-Regelung. Der Einsatzbereich liegt z.B. in der Klimatechnik bei der Regelung von Ventilatoren, der Raumdrucküberwachung oder der Filtersteuerung. Zur Grenzwertüberwachung oder zur Filterüberwachung steht neben dem Analogausgang noch ein zusätzlicher Alarmausgang (open collector) zur Verfügung.
