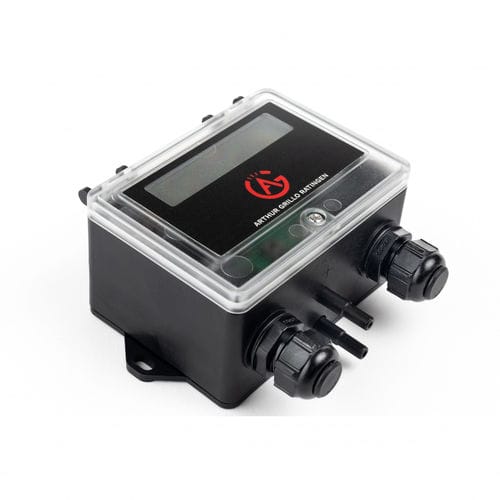

Druckcontroller für nicht aggressive Gase DPC200-R

einstellbarDifferentialIP65

Differenzdruckregler mit Relais / Volumenstromregler mit Relais Umschaltbare Betriebsarten (Messen oder Regeln) Umschaltbare Messgrößen (Differenzdruck oder Volumenstrom) Umschaltbare Messeinheiten (Pa und m3/h oder inH2O und cfm) Vier voreingestellte Messbereiche Analogausgang 0… 10V Relais Alarm Ausgang für Mess- und Regelmodus Einstellbarer k-Faktor für die Volumenstromberechnung Messmodus mit einstellbarem Grenzwert Regelmodus mit einstellbarem Sollwert: Zwei Sollwerte Sollwert konfigurierbar über externen Signaleingang: 10V Gleichstromsignal oder Temperatursensor PI-Parameter für PI-Algorithmus Maximale Ausgangsspannung Kontrolleffekt positiv / heizen oder negativ / kühlen Die DPCs sind elektromechanische Differenzdruckregler mit Relais Funktion und können ebenfalls als Volumenstromregler mit Relais Ausgang genutzt werden. Sie zeichnen sich durch ihr mechanisches Membranmesswerk und einer umfangreichen Auswerteelektronik aus. Eingesetzt werden sie um kleinster Differenzdrücke von nicht aggressiven Gasen, insbesondere von Luft zu messen und zu regeln. Ihr optimaler Einsatzbereich findet sich in der Klimatechnik bei der Regelung von Ventilatoren (HVAC), der Raumdrucküberwachung oder der Filtersteuerung. Durch die Geräte lassen sich Luftstrom oder konstanter Druck in einer geschlossenen Umgebung steuern. Zur Grenzwertüberwachung oder zur Filterüberwachung steht neben dem Analogausgang noch ein zusätzlicher Alarmausgang (Relais 250Vac / 10A) zur Verfügung. Als Volumenstromsensor bietet das Gerät ein radiziertes Ausgangssignal. Bei der Druck- bzw. Volumenstromregelung steht das Ausgangssignal für die Stellgröße der PI-Regelung.
