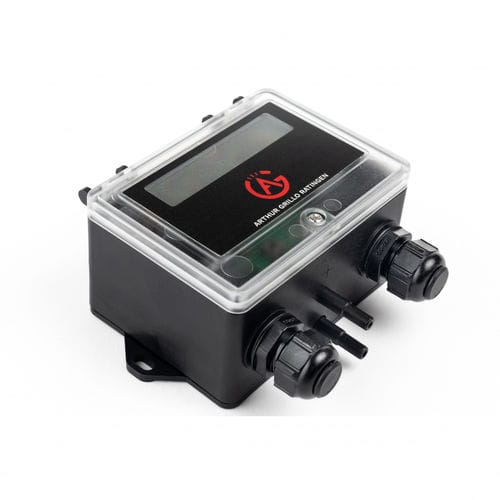

Differenzdrucksensor DPC-200-MOD

MembrananalogModbus

Differenzdruckregler / Volumenstromregler für HVAC Elektromechanisches Membran-Messsystem Konfiguration über Modbus-Kommunikation Wählbare Messungen (Differenzdruck oder Volumenstrom) Wählbare Einheiten (Pa / InH20 oder m3/h oder cfm) Wählbarer Regelmodus oder Messmodus Regelmodus mit einstellbarem: Sollwert, maximale Ausgangsspannung, P und I parametriert für PI-Algorithmus, direkter oder inverser Sinn Einstellbarer k-Faktor für die Volumenstromberechnung Analogausgang 0…10 V Alphanumerische LCD-Anzeige Versorgungsspannung 22…26 Vdc; 24 Vac (+/-10%) Der DPC200-MOD wurde entwickelt, um die in der HLK-Branche benötigten Funktionen in einem Gerät zu bündeln. Als präziser Differenzdrucksensor kann er Messungen für Druck und Luftstrom übertragen. Die integrierte PI-Regellogik ist eine wichtige Komponente in dezentralen Regelkreisen, in denen Druck und Luftstrom ständig geregelt werden müssen. Die zusätzliche Modbus-RTU-Schnittstelle ist für die Digitalisierung von industriellen Prozessen vorgesehen. Mit der Modbus RTU-Schnittstelle können alle Geräteparameter gelesen und geschrieben werden. Für die direkte analoge Verarbeitung ist ein 0…10 V-Signalausgang ist verfügbar. Dieses Signal kann als lineares / quadratisches Wurzelmesssignal oder als Stellgröße des geschlossenen Regelkreises konfiguriert werden. Sie kann z.B. in der Klimatechnik zur Steuerung von Ventilatoren, zur Überwachung des Raumdrucks oder zur Steuerung von Filtern eingesetzt werden.
