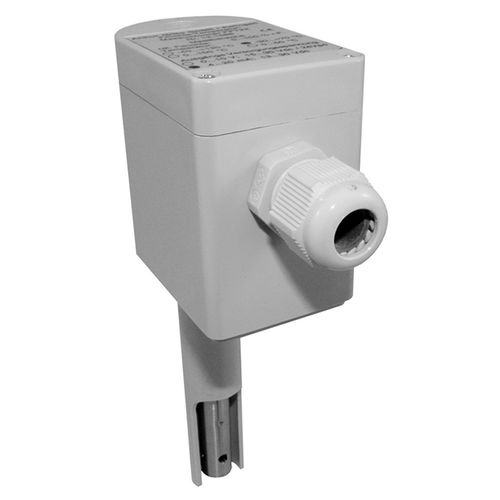

Relativ-Feuchtetransmitter PFT25 series

wandmontiertschaftmontiertdigital

• Digitale Signalübertragung vom Sensor zur Auswerteelektronik • Kalibrationsparameter auf dem Sensorchip gespeichert • Austauschbarkeit des Sensors ohne Nachkalibrierung • Analogausgang umschaltbar auf Taupunkttemperatur, Absolutfeuchte, Feuchtkugeltemperatur oder Enthalpie Der Messumformer PFT25 bildet aus den direkt gemessenen Größen Temperatur und relative Feuchte durch digitale Rechnung die in der Klimatechnik häufig genutzten Größen: relative Feuchte, Taupunkttemperatur, Absolutfeuchte, Feuchtkugeltemperatur und Enthalpie. Das Gerät hat zwei Analogausgänge, Ausgang 1 liefert das Temperatursignal, mit einem 2-poligen DIP-Schalter können vier der oben genannten Messgrössen auf den Ausgang 2 gelegt werden. Alle Mess- und Rechengrößen werden mit einer Auflösung von 12 bit dargestellt. Für die Rechnung wird ein mittlerer Luftdruck von 1000 hPa verwendet. Um die maximale Genauigkeit zu erreichen, muss die Ortshöhe bzw. der mittlerer Luftdruck vor Ort angegeben werden. TECHNISCHE SPEZIFIKATIONEN: Betriebsart: Messmodus Messstoff: Temperatur und Feuchte Sensor: Single-Chip-Sensor für Feuchte und Temperatur mit digitaler Signalübertragung und Kalibrationsspeicher auf dem Chip Messeinheit: Temperatur in °C; relative Feuchte in % Ausgangssignal 1: Temperatur Ausgangssignal 2: Relative Feuchte, Taupunkt-, Feuchtkugeltemperatur, Enthalpie; (Sonderbereich – Absoulte Feuchte) AUSGANG 1: TEMPERATUR Auflösung:14 bit Ansprechzeit:Ca. 20 Sekunden Reproduzierbarkeit:± 0,1 °C Kennlinie:Linear
