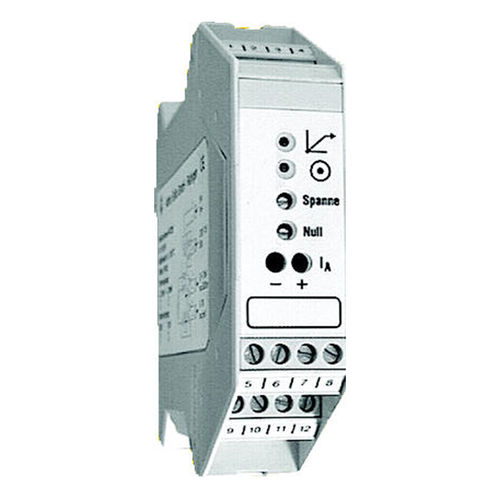

Universeller Signalwandler ST225

Transmitterfür DIN-Schiene

Speise- und Signalumsetzer ST225 • Umsetzer zur Anpassung verschiedener Einheitssignale • Speisespannung für Zweileitermessumformer • Kunststoffgehäuse zur Montage auf 35 mm Normprofilschiene nach EN 50022 Zur Umsetzung von Einheitssignalen. Eingebaute Speisespannung zur Speisung eines Zweileitermessumformers. Als Ausgangssignale sind gleichzeitig ein Spannungssignal 0…10 V und ein Stromsignal 0/4…20 mA vorhanden. Beide Ausgangssignale sind auf den gemeinsamen Minuspol bezogen. TECHNISCHE SPEZIFIKATIONEN: Betriebsart: Messung Speisespannung: ca. 18 Vdc, unstabilisiert, max. 25 mA Einstellungen: Messspanne über Trimmer einstellbar GENAUIGKEIT / FEHLERGRENZEN: Toleranz: ± 0,2 %. Temperaturdrift: ± 0,2 % / 10 K Beschreibung Signalumsetzung von Einheitssignalen und Speisung eines Zweileiter-Messumformers Eingangssignalbereich: Strom oder Spannung Eingang eingestellt auf: -kundenseitig vorzugeben!- Ausgang: 0 ... 10 V und zusätzlich 0 ... 20 mA oder 4 ... 20 mA -kundenseitig vorzugeben!- Versorgungsspannung: 24 Vdc und 24 Vac, zusätzlich 230 Vac oder 115 Vac -kundenseitig vorzugeben!- Gehäuse: Kunststoff grau Befestigung auf Normprofilschiene nach DIN 46277
