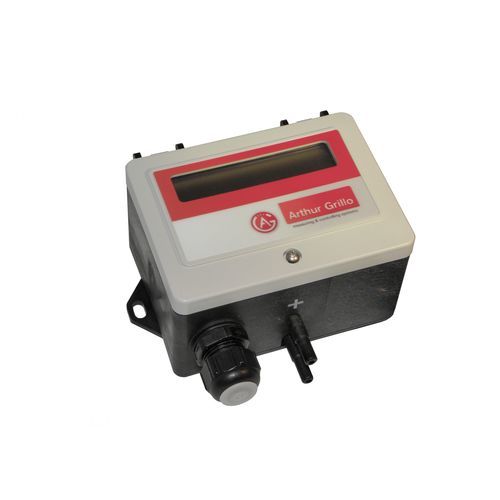

Drucksensor mit wählbaren Messbereichen DS200 seriesDifferenzMembrananalog
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Drucktyp
- Differenz
- Technologie
- Membran
- Ausgang
- analog
- Versorgungsspannung
- DC, 24 V AC
- Einbauart
- wandmontiert
- Flüssigkeit
- für Gas
- Anwendung
- für HVAC-Systeme
- Weitere Eigenschaften
- kompakt, Niederdruck, mit wählbaren Messbereichen, mit Volumenstrommessung
- Druckbereich
Max: 6.000 Pa
(0,87 psi)Min: 0 Pa
(0 psi)- Prozesstemperatur
Max: 50 °C
(122 °F)Min: -10 °C
(14 °F)
Beschreibung
Sensor für Differenzdruck oder Volumenstrom
Messbereiche:
Open collector alarm Ausgang
(max. 30V / 30mA)
Dämpfung des Ausgangssignals über
DIP-Schalter einstellbar
Kompaktes Kunststoffgehäuse
Software Menü zur Parametrierung:
Umschaltbare Messgrößen (Differenzdruck oder Volumenstrom)
Umschaltbare Einheiten
(metrisch oder angloamerikanisch)
Einstellbarer k-Faktor zur Volumenstromberechnung
Vier kalibrierte Messbereiche per DIP-Schalter wählbar
Kennlinieneinstellung: Linear / radiziert
Messmodus mit einstallbaren Grenzwert
Alarm Delay Time (Schaltverzögerung)
1 Sek. bis 15 Minuten einstellbar
Schalt- und Kontaktlogik für vier unterschiedliche Zustände
Der Differenzdrucksensor DS200 dient zur Messung von kleinen Differenzdrücken in Lüftungs- und Klimaanlagen. In Kombination mit einem Wirkdruckgeber (z.B. Venturidüse, Venturirohr, Messblende) geeignet zur Volumenstromberechnung.
Beschreibung
für Zug-, Druck-, Differenzdruckmessung und Durchfluss mit alphanumerischem LCD-Display.
Mit 4 kalibrierten Messbereichen, die über das Software-Menü einstellbar sind.
voreingestellter Messbereich: ... gemäß Vorgabe des Kunden!
... gemäß Vorgabe des Kunden!
(sofern keine Angabe erfolgt wird das Gerät standardmäßig auf 0-10V eingestellt, Änderung vor Ort möglich!!)
Versorgungsspannung: 24 Vac, oder 15...30 Vdc
Schutzart IP65, Gehäuse: Kunststoff für Wandmontage
Baumaße: (BxHxT): 95 x 70 x 54 mm
Zubehör: Bedienungsanweisung
