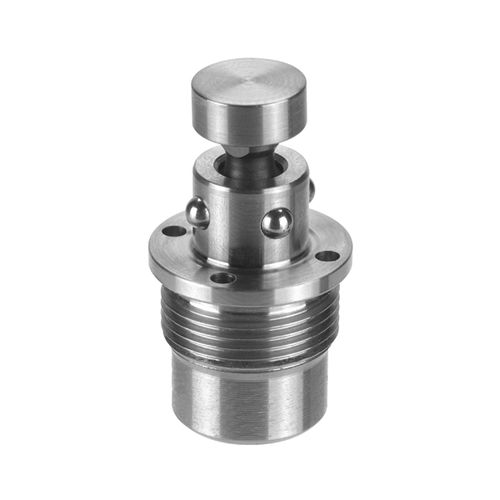

Modulare Spannvorrichtung 6214M-01

mechanischEinschraub

Öffnen mechanisch. Gehäuse und Kolben gehärtet. Wiederholgenauigkeit < 0,1 mm. Mechanisches Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanlosen Bearbeitung. Hinweis: Das mechanische Nullpunktspannsytem wird durch Drücken des Betätigungsknopfes mittels Handkraft geöffnet. Die Verriegelung erfolgt mechanisch über Federkraft. Ein Werkzeug wird hierfür nicht benötigt. Als Auflagefläche dient die Grundplatte, in die das Spannmodul eingeschraubt wird. Ein verlängerter Betätigungsbolzen mit einer Höhe von 20 mm ist unter der Bestell-Nr. 561391 erhältlich. Passendes Montagewerkzeug ist unter der Bestell-Nr. 559439 erhältlich. Bestell-Nummern der Spannhülsen: 559092 und 559093. * Bitte beachten Sie die Montageanleitung. Auf Anfrage: - Einbauzeichnungen
