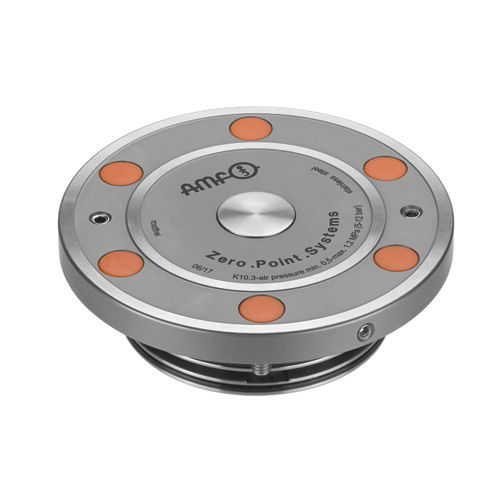

Runder Nullpunkt-Spannzylinder 6111LA-10-05

Installation clamping module with central lock for automation solutions Öffnen pneumatisch. Ausblasung pneumatisch. Betriebsdruck Öffnen: min. 5 bar - max. 12 bar. Deckel und Kolben gehärtet. Wiederholgenauigkeit < 0,005 mm. Mit Verriegelungskontolle (pneum.), Öffnungskontrolle (pneum.) und Auflagekontrolle (pneum.). Nullpunktspannsystem für Automatisierungslösungen zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung. Hinweis: Durch Federkraft betätigter Mittenverschluss zum Schutz des Spannmoduls. Befestigung und Montage der Spannbolzen erfolgt über DIN ISO Senkkopfschraube M8. Verriegelungskontrolle: Staudruck bei verriegeltem Spannmodul, Durchfluss bei geöffnetem Spannmodul. Öffnungskontrolle: Staudruck bei geöfnetem Spannmodul, Durchfluss bei verriegeltem Spannmodul. Auflagenkontrolle über die Ausblasfunktion: Staudruck bei aufliegender Wechselpalette. Das Spannmodul wird pneumatisch geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Spannmodul ist drucklos gespannt). Das Spannmodul hat fünf Anschlüsse: 1 = pneum. Öffnen 3 = pneum. Ausblasung 4 = pneum. Öffnungskontrolle Eingang 5 = Entlüftung 8 = pneum. Verriegelungskontrolle Eingang * Bitte beachten Sie die Montageanleitung. Auf Anfrage: - Einbauzeichnungen
