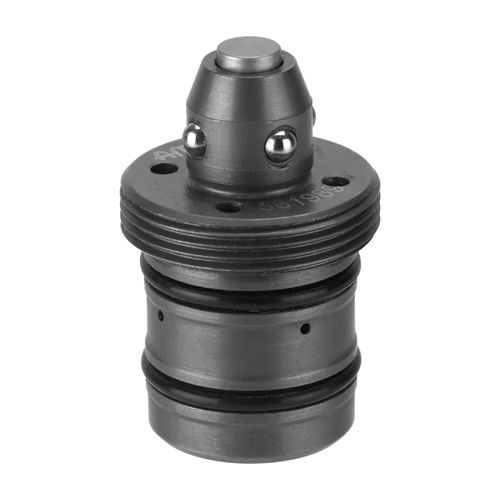

Nullpunkt-Spannzylinder / Einschraub 6215P-01

pneumatisch

Öffnen pneumatisch. Betriebsdruck Öffnen: min. 5 bar - max. 12 bar. Gehäuse und Kolben gehärtet. Wiederholgenauigkeit < 0,1 mm. Pneumatisches Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanlosen Bearbeitung in allen Bereichen, wie auch in der Lebensmittel-, Pharma- und Chemieindustrie. Ideal geeignet für Anwendungen im Transfer-Automationsbereich, da keine Störkontur auf der Unterseite der Wechselpalette vorhanden ist. Hinweis: Das Nullpunktspannsystem wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Nullpunktspannsystem ist drucklos gespannt). Als Auflagefläche dient die Grundplatte, in welche das Nullpunktspannsystem eingeschraubt ist. * Bitte beachten Sie die Montageanleitung. Auf Anfrage: - Einbauzeichnungen
