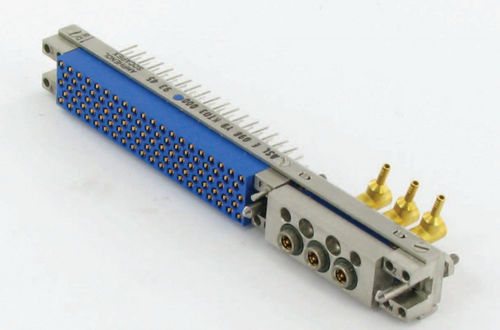

Datensteckverbinder SIAL

RFHybridStromversorgung

Beschreibung SIAL ist ein modulares hochdichtes Verbindungssystem, entwickelt von Amphenol Socapex für den Einsatz in anspruchsvollen Umgebungen (zivile und militärische Luftfahrt, C5ISR, Raumfahrt). Der Hybridsteckverbinder unterstützt gemischte Signal-, Leistungs- und HF-Kontakte, ist mit thermischen Klemmen kompatibel und übertrifft die Anforderungen der MIL-DTL-55302. Er verfügt über seitliche Schienen zum Schutz der Buchsenkontakte und ESD-Schutz an Stecker und Buchse.

Hauptmerkmale

• Kontakttechnologie mit lateralem Versatz ±0.25 mm
• ESD-Schutz an Stecker und Buchse
• Modularer Steckverbinder kompatibel mit thermischen Klemmen
• 13 Anordnungen von 18 bis 392 Kontakten
• Übertrifft MIL-DTL-55302-Anforderungen

Anwendungen

• Zivile und militärische Luftfahrt
• C5ISR
• Raumfahrt

Produktvorteile

• Metallische Abschirmung zum Schutz vor elektrischen Entladungen beim Koppeln
• Spezielle Kontaktgeometrie ermöglicht ±0.25 mm lateralen Versatz
• Hohe Kontaktanzahl: bis zu 392 Kontakte
• Mezzanine-, rechtwinklige Board-to-Board- und End-to-End-Verbindungsoptionen
• Mittlere Dichte: 2.54 mm [.100] versetztes Raster; 1.905 mm zwischen den Reihen

Elektrische Eigenschaften

• 3 A pro Signalkontakt
• Dielektrische Prüffestigkeit (DWV): 750 Vrms auf Meereshöhe

Umwelteigenschaften

• 500 Kopplungszyklen
• Betriebstemperaturbereich: -55 °C bis 125 °C

Materialien & Beschichtungen

• RoHS-konforme Versionen verfügbar

Technische Daten

• Toleranz für lateralen Versatz: ±0.25 mm
• Anordnungen: 13 Anordnungen, von 18 bis 392 Kontakten
• Strombewertung pro Kontakt: 3 A pro Signalkontakt
• DWV: 750 Vrms auf Meereshöhe
• Kupplungsdauer: 500 Zyklen
• Betriebstemperatur: -55 °C bis 125 °C
• Raster / Teilung: mittlere Dichte 2.54 mm versetztes Raster; 1.905 mm zwischen Reihen
• Unterstützt Mezzanine-, rechtwinklige und End-to-End-Board-to-Board-Verbindungen
• ESD-Schutz an Stecker und Buchse
• Entwickelt, um die Anforderungen der MIL-DTL-55302 zu übertreffen
• Kompatibel mit thermischen Klemmen
