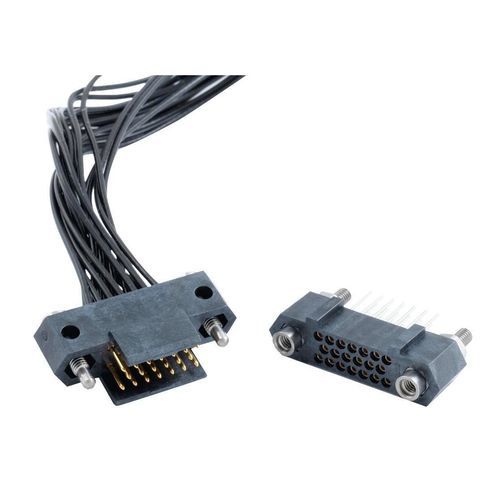

Datensteckverbinder HDAS

Kabel-an-KarteCrimpfür die Luftfahrtindustrie

Überblick Der HDAS Crimp‑PCB‑Steckverbinder von Amphenol Socapex ist eine modulare, MIL‑DTL‑55302‑konforme Lösung für Kabel‑zu‑Platine‑Anwendungen in rauen Umgebungen, einschließlich ziviler und militärischer Luftfahrt, Raumfahrt und Verteidigung. Das versetzte 1,905 mm (0,075") Hochdichte‑Raster reduziert die Leiterplattenfläche und unterstützt flexible Kontakt‑ und Kabelbaumkonfigurationen.

Hauptmerkmale

• HDAS‑Stecker in Größen von 11 bis 77 Kontakten (6 Größen); Hybridversionen verfügbar; Crimpkontakte.
• Koppelfähig mit allen Buchsenkonfigurationen (durchsteckend, SMT, Press‑Fit).
• Erfüllt bzw. übertrifft MIL‑DTL‑55302‑Anforderungen.
• Kompatibel mit Harness‑In‑The‑Box‑Angeboten für erweiterte Kabelbaum‑ und Konfigurationsoptionen.

Anwendungen

• Kommerzielle und militärische Luftfahrt
• Elektronische und eingebettete Systeme
• C5ISR‑ und Verteidigungsplattformen
• Raumfahrt‑ und Vakuumanwendungen (mit geeigneten Materialien)

Technische Informationen

• Produktvorteile: Hohe Dichte: 1,905 mm versetztes Raster für kompakte Systemlayouts; breites Spektrum an Kontaktzahlen und Montageoptionen.
• Produkteigenschaften: Unterstützte Kabelgrößen (Crimp‑Version): AWG 22 bis AWG 28.
• Elektrische Eigenschaften: 4,5 A pro Signalkontakt; Durchschlagsspannung 750 Vrms auf Meereshöhe; Kriechstrecke 1,2 mm zur Verbesserung der elektrischen Sicherheit.
• Umwelteigenschaften: 500 Steckzyklen; Betriebstemperaturbereich −65 °C bis +150 °C.
• Materialien & Beschichtungen: RoHS‑konforme Versionen verfügbar; Materialien entsprechen NASA/ESA‑Outgassing‑Anforderungen für den Einsatz im Weltraum.

Zusätzliche Details

• Erhältlich in 6 Größen, die 11 bis 77 Kontakte über bis zu 3 Reihen abdecken, für flexible Systemkonfigurationen.
• Typische konfigurierte Teilenummer auf dieser Seite: HDASE102YD004.

Technische Spezifikationen

• Serie / Bezeichnung: HDAS
• Rastermaß: 1,905 mm (0,075") versetzt
• Verfügbare Kontaktzahlen: 11 bis 77 Kontakte (6 Größen, bis zu 3 Reihen)
• Drahtgröße (Crimp‑Version): AWG 22 bis AWG 28
• Strom pro Signalkontakt: 4,5 A
• Dielektrische Durchschlagsspannung: 750 Vrms auf Meereshöhe
• Kriechstrecke: 1,2 mm
• Steckzyklen: 500
• Betriebstemperatur: −65 °C bis +150 °C
• Normen: erfüllt/übertrifft MIL‑DTL‑55302
• Umweltkonformität: RoHS‑Versionen verfügbar; Materialien konform mit NASA/ESA‑Outgassing‑Anforderungen für Raumfahrteinsatz
• Beispiel‑Teilenummer auf der Seite: HDASE102YD004
