Datensteckverbinder SIHD

Karte-an-KarteWinkelHochgeschwindigkeit

Produktübersicht

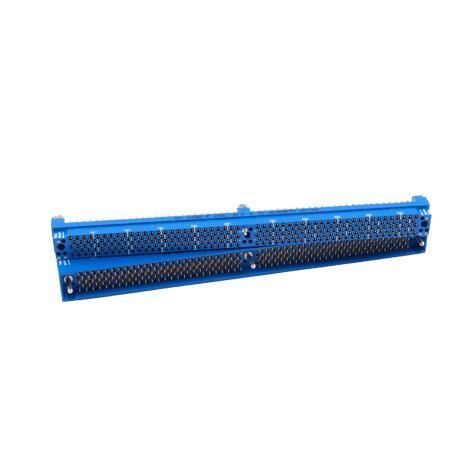

Der Amphenol SOCAPEX SIHD ist ein monolithischer Leiterplatte-zu-Leiterplatte-Steckverbinder, ausgelegt für den Einsatz mit Thermoklemmen, um Übersprechen zu reduzieren und ein geringes laterales Spiel in anspruchsvollen Luftfahrtumgebungen zu ermöglichen. Er bietet reparierbare Kontakte, seitliche Schienen zum Schutz der männlichen Kontakte und eine rechtwinkelige Steckverbindung in einem versetzten Raster mittlerer Dichte. Optionale zentrale Massebänder verbessern die Hochgeschwindigkeitsübertragung und erleichtern das Routing differentieller Paare.

Hauptmerkmale

• Kontaktgeometrie mit ±0,25 mm seitlicher Verschiebung
• Monolithischer Steckverbinder optimiert für den Einsatz mit Thermoklemmen
• Versetztes Raster mittlerer Dichte (2,54 mm [.100] mit 1,905 mm [.075] zwischen den Reihen)
• Verfügbare Anordnungen berichtigt von 102 bis 256 Kontakten (mehrere Anordnungen erhältlich)
• Reparierbare Kontakte zur vereinfachten Wartung
• Seitliche Schienen schützen männliche Kontakte für verbesserte Beständigkeit in rauen Umgebungen

Anwendungen

• Kommerzielle und militärische Luftfahrtsysteme
• C5ISR und andere Verteidigungsanwendungen mit Anforderungen an hohe Kontaktdichte und Signalintegrität

Technische Informationen (Zusammenfassung)

• Optionale zentrale Massebänder zur Reduzierung von Übersprechen und Eigenimpedanz (ca. 70 Ω bis 120 Ω) und zur Unterstützung von Hochgeschwindigkeits-Signalen
• Spezielle Kontaktgeometrie, die ±0,25 mm seitliche Verschiebung ermöglicht; seitliche Schienen schützen männliche Kontakte vor externen Beschädigungen
• Rechtwinklige Leiterplatte-zu-Leiterplatte-Verbindung geeignet für kompakte elektronische Stapel
• Elektrisch: 3 A pro Signalkontakt; DWV 750 Vrms auf Meereshöhe; gemessene Rauschreduzierung mit Masseband ≤ 400 mV (0,1 A pro Kontakt, 2 ns Anstiegszeit)
• Umgebung: 500 Steckzyklen; Betriebstemperaturbereich −55 °C bis 125 °C
• Materialien & Beschichtungen: RoHS-konforme Versionen verfügbar

Zusätzliche Beschreibung
Der SIHD ist für geringes Gewicht und hohe Kontaktdichte ausgelegt und gewährleistet zugleich die Servicefähigkeit vor Ort. Zentrale Massebänder sind optional zur Verbesserung der EMV-Leistung und zur Erleichterung des Routings differentieller Paare. Reparierbare Kontakte und Schutzschienen machen den Steckverbinder geeignet für luftfahrttechnische Anwendungen in rauen Umgebungen, in denen Wartung und Signalqualität entscheidend sind.

Technische Merkmale / Spezifikationen

• Seitliche Verschiebungstoleranz: ±0,25 mm
• Nennstrom: 3 A pro Signalkontakt
• Durchschlagfestigkeit (DWV): 750 Vrms auf Meereshöhe
• Rauschreduzierung mit Masseband: ≤ 400 mV (0,1 A pro Kontakt, 2 ns Anstiegszeit)
• Steckbeständigkeit: 500 Zyklen
• Betriebstemperaturbereich: −55 °C bis 125 °C
• Raster / Dichte: mittlere Dichte; versetztes Raster 2,54 mm [.100]; 1,905 mm [.075] zwischen Reihen
• Anordnungen: berichtete Beispiele umfassen 6 Anordnungen von 102 bis 256 Kontakten; weitere Anordnungen verfügbar
• Steckverbindertyp: monolithischer rechtwinkliger Leiterplatte-zu-Leiterplatte-Steckverbinder für den Einsatz mit Thermoklemmen
• Kontaktwartung: reparierbare Kontakte
• Versionen: RoHS-konforme Versionen verfügbar
