Produktübersicht

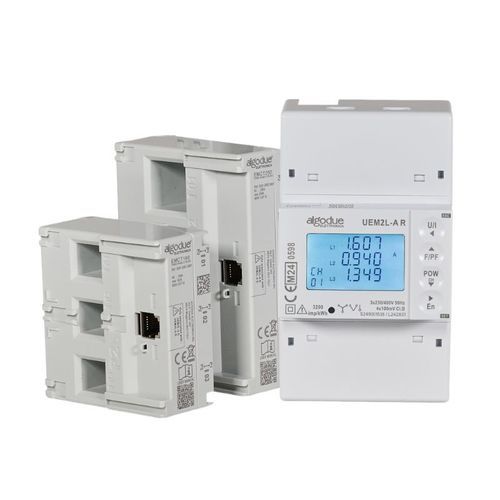

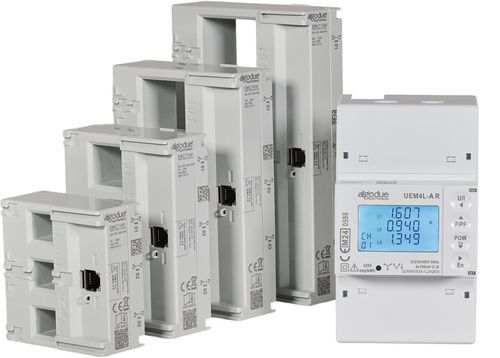

Die UEM2L-A R und UEM4L-A R sind leistungsfähige Mehrkanal-Energiezähler im kompakten 4‑DIN-Gehäuse, zertifiziert für den Einsatz bis 70 °C. Sie messen simultan zwei (UEM2L-A R) bzw. vier (UEM4L-A R) unabhängige dreiphasige Lasten und sind MID-zertifiziert für Abrechnungszwecke (aktive Energie EN 50470-3 Klasse B). Die Zähler sind für den Einsatz mit den dreiphasigen CT-Blöcken der EMCT-Serie ausgelegt; die Verbindung zwischen CT-Blöcken und Zähler erfolgt über RJ12-Kabel. Der COM-Port (RS485 Modbus RTU) ermöglicht Fernablesung und Konfiguration. Eine dedizierte Fernverwaltungsanwendung ist verfügbar.

Zubehör / kompatible CT-Blöcke

• EMCT-160 — Nennwert 160 A
• EMCT-250 — Nennwert 250 A
• EMCT-630 — Nennwert 630 A
• EMCT-1000 — Nennwert 1000 A
• RJ12-Anschlusskabel — verfügbare Längen: 1 m, 3 m, 5 m, 10 m

Varianten
NAME | BESCHREIBUNG | EAN
UEM4L-A R | Mehrkanal-Energiezähler bis zu 4 Kanälen, MID-zertifiziert, RS485 Modbus RTU für EMCT CT-Blöcke (CTs separat bestellen) | 8058757521028
UEM2L-A R | Mehrkanal-Energiezähler bis zu 2 Kanälen, MID-zertifiziert, RS485 Modbus RTU für EMCT CT-Blöcke (CTs separat bestellen) | 8058757521011
EMCT-160 | CT-Block für Dreiphasensystem, Durchmesser 13,5 mm, Abmessungen 71x75x32.8 mm, Raster 24,8 mm, Nennwert 160 A, geeignet für UEM2L-A/UEM4L-A | 8058757521059
EMCT-250 | CT-Block für Dreiphasensystem, Durchmesser 21 mm, Abmessungen 78x105x32.8 mm, Raster 35 mm, Nennwert 250 A, geeignet für UEM2L-A/UEM4L-A | 8058757521066
EMCT-630 | CT-Block für Dreiphasensystem, Durchmesser 31 mm, Abmessungen 92x135x32.8 mm, Raster 45 mm, Nennwert 630 A, geeignet für UEM2L-A/UEM4L-A | 8058757521073
EMCT-1000 | CT-Block für Dreiphasensystem, Durchmesser 41 mm, Abmessungen 106x165x32.8 mm, Raster 55 mm, Nennwert 1000 A, geeignet für UEM2L-A/UEM4L-A | 8058757521080
RJ12 1 m | RJ12-Kabel für Schnellverbindung zu UEM2L-A R/UEM4L-A R mit EMCT TA-Modul, 1 m | 8058757521097
RJ12 3 m | RJ12-Kabel für Schnellverbindung zu UEM2L-A R/UEM4L-A R mit EMCT TA-Modul, 3 m | 8058757521103
RJ12 5 m | RJ12-Kabel für Schnellverbindung zu UEM2L-A R/UEM4L-A R mit EMCT TA-Modul, 5 m | 8058757521110
RJ12 10 m | RJ12-Kabel für Schnellverbindung zu UEM2L-A R/UEM4L-A R mit EMCT TA-Modul, 10 m | 8058757521134

Dokumentation

• Katalog
• Datenblatt
• Gebrauchsanleitung
• Modbus-Protokollhandbuch

Technische Daten

• Stromversorgung: aus der Spannungsleitung gespeist; Bereich: Nennspannung ±20%.
• Verschaltungsarten:
  • 3 ph, 4 Leiter (3 Ströme)
  • 3 ph, 3 Leiter (2 Ströme)
  • 1 ph, 2 Leiter (1 Strom)
• Spannung & Frequenz: Nennwert 3×230/400 V, 50/60 Hz.
• Messfähigkeit: gleichzeitige Messung von zwei oder vier unabhängigen dreiphasigen Lasten (modellabhängig).
• Strom (CT-Blöcke):
  • 160 A: Anlaufstrom (Ist) 0,24 A; Maximalstrom (Imax) 160 A
  • 250 A: Ist 0,4 A; Imax 250 A
  • 630 A: Ist 1 A; Imax 630 A
  • 1000 A: Ist 1,6 A; Imax 1000 A
• Genauigkeit: aktive Energie Klasse B gemäß EN 50470-3; Blindenergie Klasse 2 gemäß EN 62053-23.
• Kommunikation: RS485 Modbus RTU; einstellbare Baudrate 2,4–38,4 kbps.
• Umgebungsbedingungen: Betriebstemperatur -40 °C bis +70 °C; Lagerung -40 °C bis +75 °C.
• Schutzart: IP51 (Front) / IP20 (Klemmen).
• Gehäuse: kompaktes 4-DIN-Modul-Format; für Betrieb bis 70 °C zertifiziert.
• Konformität & Zertifizierung: MID-Zertifizierung für Abrechnung; aktive Energie konform EN 50470-3 Klasse B (MID).
• Konnektivität / Zubehör: ausgelegt für EMCT CT-Blöcke; RJ12-Anschlusskabel für Verbindung CT‑Zähler; COM-Port für Fernverwaltung über RS485; dedizierte Anwendung für Fernverwaltung verfügbar.
