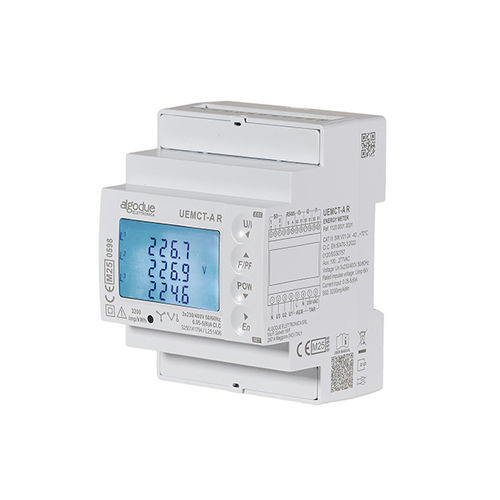

Drehstromzähler UEMCT

EinbauImpulsausgangmit LCD-Display

Produktübersicht: Der UEMCT ist ein dreiphasiger Energiezähler für Stromwandler, zertifiziert für den Betrieb bis zu 70°C. Er unterstützt die indirekte Messung über Standard-Stromwandler von 1 oder 5 A und den Anschluss an Spannungswandler. Der Zähler verfügt über RS485 Modbus RTU oder M-Bus Kommunikation. Er bietet bidirektionale Messung in 4 Quadranten für alle Energien und Leistungen. Die Konformität mit Klasse C gemäß EN 50470-3 (MID) macht ihn geeignet für zertifizierte Energiebuchhaltung mit hoher Genauigkeit. Kompatibel mit 2-, 3- oder 4-Draht-Netzwerken, gewährleistet er zuverlässige Messungen auch bei unausgeglichenen Lasten. Wichtige elektrische Parameter können auf dem Display angezeigt und über den COM-Port für die Fernverwaltung abgerufen werden, mit optionaler Software inklusive. Das Gerät verfügt über zwei S0-Ausgänge - einen programmierbaren und einen festen - unterstützt bis zu vier Tarifverwaltungseinstellungen und enthält eine metrologische LED und versiegelbare Klemmen für sofortige Ablesung und Schutz. Optionale Software ist für die Gerätemanagement verfügbar. - Unterstützt indirekte Messung über Standard-Stromwandler von 1 oder 5 A und Anschluss an Spannungswandler - RS485 Modbus RTU oder M-Bus Kommunikation - Bidirektionale Messung in 4 Quadranten für alle Energien und Leistungen - Konformität mit Klasse C gemäß EN 50470-3 (MID) - Kompatibel mit 2-, 3- oder 4-Draht-Netzwerken - Zuverlässige Messungen auch bei unausgeglichenen Lasten - Display und COM-Port für Fernverwaltung - Zwei S0-Ausgänge: einer programmierbar, einer fest - Bis zu vier Tarifverwaltungseinstellungen - Metrologische LED und versiegelbare Klemmen - Optionale Verwaltungssoftware Technische Spezifikationen: - Stromversorgung: Spannung: 100…277 VAC - Verdrahtungsmodi: 3 ph, 4 Drähte, (3 Ströme) 3 ph, 3 Drähte, (2 Ströme) 1 ph, 2 Drähte, (1 Strom) - Spannung & Frequenz: Nennwert: 3×230/400 V 50/60 Hz ±20% - Strom: Anlaufstrom Ist: 0,005 mA Maximalstrom: Imax: 6 A - Genauigkeit: Aktive Energieklasse C gemäß EN 50470-3 Reaktive Energieklasse 2 gemäß EN 62053-23 - Kommunikation: RS485 Modbus RTU Konfigurierbarer Übertragungsgeschwindigkeitsbereich: 2,4 – 38,4 kbps M-Bus Konfigurierbarer Übertragungsgeschwindigkeitsbereich: 600 – 9,6 kbps - S0-Ausgänge: Zwei passive opto-isolierte Ausgänge gemäß IEC 62053-31: S01: vollständig programmierbar über Display oder Protokoll, mit wählbarem Impulsgewicht 0,01/0,1/1/10/100/1000En/imp S02: fester Impulsausgang: 3200 imp/kWh - Tarifverwaltung: Bis zu 4 Tarife, die über HMI oder ferngesteuert über Kommunikationsprotokoll verwaltet werden können - Umweltbedingungen: Betriebstemperatur: -40°C bis +70°C Lagertemperatur: -40°C bis +75°C Schutzgrad: IP51 (Frontplatte) / IP20 (Klemmen)
