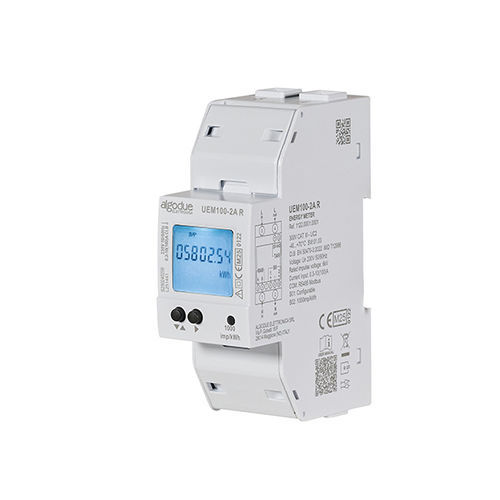

Einphasiger elektrischer Energiezähler UEM100-2

für DIN-Schienemit integrierter KommunikationRS-485

Produktübersicht Der UEM100-2 ist der neue leistungsstarke einphasige Energiezähler, der für den Betrieb bis zu 70°C zertifiziert ist. Sein kompaktes 2-DIN-Moduldesign ermöglicht eine einfache Integration in Schaltschränke mit begrenztem Platzangebot und gewährleistet eine genaue Messung und erweiterte Funktionalität auch bei hohen Stromlasten. Er unterstützt den Direktanschluss bis zu 100 A und die Kommunikation über RS485 Modbus RTU. Der Zähler bietet eine bidirektionale Messung, die der MID-Klasse B (EN 50470-3) entspricht, was ihn für die Abrechnung und zertifizierte Energiebuchhaltung geeignet macht. Er misst Energie und wichtige elektrische Parameter, die sowohl auf dem hintergrundbeleuchteten LCD-Display als auch über den RS485-Kommunikationsport angezeigt werden können. Das Gerät verfügt über zwei S0-Ausgänge – einen programmierbaren und einen festen – unterstützt bis zu vier Tarifverwaltungseinstellungen und enthält eine metrologische LED und versiegelbare Anschlüsse für sofortige Ablesung und Schutz. Optionale Software ist für die Gerätemanagement verfügbar. - Leistungsstarker einphasiger Energiezähler - Zertifiziert für den Betrieb bis zu 70°C - Kompaktes 2-DIN-Moduldesign für einfache Schaltschrankintegration - Direktanschluss bis zu 100 A - RS485 Modbus RTU-Kommunikation - Bidirektionale Messung, konform mit MID-Klasse B (EN 50470-3) - Misst Energie und wichtige elektrische Parameter - Hintergrundbeleuchtetes LCD-Display und RS485-Kommunikationsport - Zwei S0-Ausgänge: einer programmierbar, einer fest - Bis zu vier Tarifverwaltungseinstellungen - Metrologische LED und versiegelbare Anschlüsse - Optionale Management-Software Technische Spezifikationen - Stromversorgung: Stromversorgung aus dem Spannungskreis. Bereich: Nennspannung ±20% - Spannung & Frequenz: Nennwert: 230 V 50/60 Hz - Strom: Anlaufstrom Ist: 0,04 mA; Maximalstrom Imax: 100 A - Genauigkeit: Aktive Energieklasse B (EN 50470-3); Reaktive Energieklasse 2 (EN 62053-23) - Kommunikation: RS485 Modbus RTU (2,4 – 38,4 kbps); M-Bus (600 – 9,6 kbps) - S0-Ausgänge: Zwei passive opto-isolierte Ausgänge (IEC 62053-31): - S01: vollständig programmierbar über Display oder Protokoll, wählbares Impulsgewicht (0,001 / 0,01 / 0,1 / 1 En/imp) - S02: fester Impulsausgang: 1000 imp/kWh - Tarifverwaltung: Bis zu 4 Tarife, die über HMI oder ferngesteuert über Protokoll verwaltet werden - Umweltbedingungen: Betriebstemperatur: -40°C bis +70°C; Lagertemperatur: -40°C bis +75°C; Schutzgrad: IP51 (Frontplatte) / IP20 (Anschlüsse) Verfügbare Dokumente - Datenblatt (PDF) - Benutzerhandbuch (PDF) - Modbus-Protokoll-Benutzerhandbuch (PDF)
