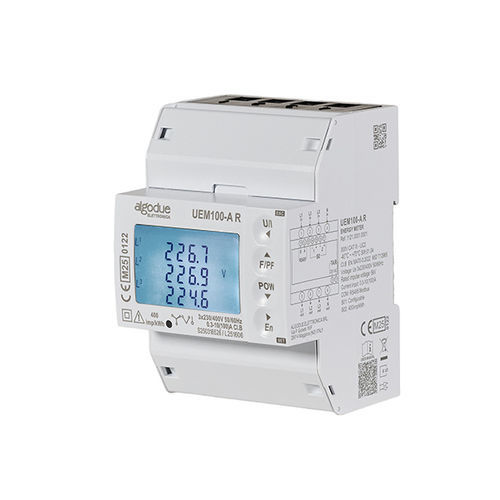

Drehstromzähler UEM100

für DIN-SchieneImpulsausgangMID-zertifiziert

Produktdetails Der UEM100 ist der neue leistungsstarke Dreiphasen-Energiezähler, zertifiziert für den Betrieb bis zu 70°C. Mit einem 4-DIN-Modul-Design bietet er präzise Messungen und volle Funktionalität auch bei hohen Stromlasten. Er unterstützt den Direktanschluss bis zu 100 A pro Phase und kommuniziert über RS485 Modbus RTU oder M-Bus. Der Zähler bietet bidirektionale Messungen, konform mit MID Klasse B (EN 50470-3), was ihn für die Abrechnung und zertifizierte Energiebuchhaltung geeignet macht. Er misst die wichtigsten elektrischen Parameter, die über den integrierten COM-Port angezeigt werden können. Er ist kompatibel mit 2-, 3- und 4-Draht-Netzwerken und gewährleistet zuverlässige Messungen auch unter unausgeglichenen Lastbedingungen. Das Gerät verfügt über zwei S0-Ausgänge—einen programmierbaren und einen festen—unterstützt bis zu vier Tarifverwaltungseinstellungen und enthält eine metrologische LED und versiegelbare Klemmen für sofortige Ablesung und Schutz. Optionale Software ist für die Gerätemanagement verfügbar. Technische Spezifikationen - Stromversorgung: Stromversorgung aus dem Spannungskreis. Bereich: Nennspannung ±20% - Verdrahtungsmodi: - 3 ph, 4 Drähte, (3 Ströme) - 3 ph, 3 Drähte, (2 Ströme) - 1 ph, 2 Drähte, (1 Strom) - Spannung & Frequenz: Nennwert: 3×230/400 V 50/60 Hz - Strom: Anlaufstrom Ist: 0,04 mA; Maximalstrom Imax: 100 A - Genauigkeit: Aktive Energie Klasse B gemäß EN 50470-3; Reaktive Energie Klasse 2 gemäß EN 62053-23 - Kommunikation: - RS485 Modbus RTU: Konfigurierbarer Übertragungsgeschwindigkeitsbereich: 2,4 – 38,4 kbps - M-Bus: Konfigurierbarer Übertragungsgeschwindigkeitsbereich: 600 – 9,6 kbps - S0-Ausgänge: Zwei passive opto-isolierte Ausgänge gemäß IEC 62053-31: - S01: vollständig programmierbar über Display oder Protokoll, mit wählbarem Impulsgewicht (0,01 / 0,1 / 10 / 100 En/imp) - S02: fester Impulsausgang: 400 imp/kWh - Tarifverwaltung: Bis zu 4 Tarife, die über HMI oder fernüber Protokoll verwaltet werden können - Umweltbedingungen: Betriebstemperatur: -40°C bis +70°C; Lagertemperatur: -40°C bis +75°C; Schutzgrad: IP51 (Frontplatte) / IP20 (Klemmen)
