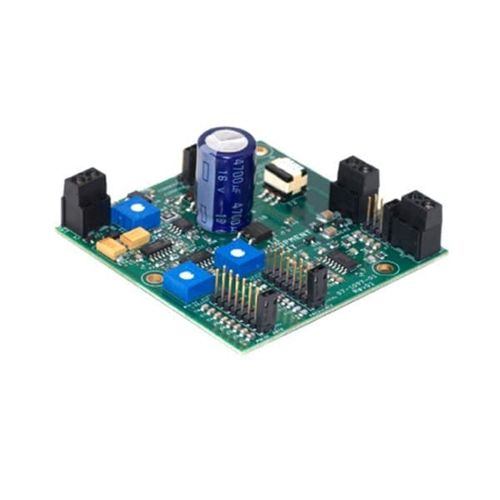

Steckkarte zur Signalmessung T1 Transducer Developer Board

T1-Entwicklerkarte Entwicklermodul für die Auswertung von Airducer®-Aufnehmern Das vielseitige T1-Transceivermodul wurde für die schnelle und einfache Evaluierung von Airmars Ultraschallwandlern entwickelt. Der gesamte Frequenzbereich von 30 kHz bis 300 kHz der Airmar-Schallköpfe kann mit dem T1 angesteuert werden. Mit einem Sendespannungsausgang von 200 bis 500 V pp und einstellbarer Pulsbreite und -frequenz kann die Eignung eines piezoelektrischen Wandlers für eine bestimmte Anwendung eindeutig beurteilt werden. Eine wählbare Empfängerverstärkung von bis zu 60 dB ermöglicht die Verstärkung der Echos und die Betrachtung der Wellenformen auf einem beliebigen Oszilloskop. Die T1 ist eine kompakte Leiterplatte mit den Abmessungen 76 mm x 76 mm und bietet bequeme Anschlüsse für unseren Ultraschallwandler und Ihre Stromversorgung. Anwendungen: Echoreichweite Erkennung von Flüssigkeitsständen Hindernisvermeidung Näherungsabtastung
