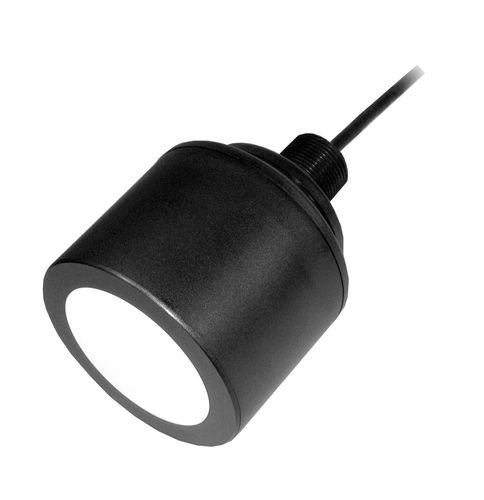

Ultraschallwandler für Füllstandsmessung AR30 Airducer®

zylinderförmigUltraschallpiezoelektrisch

AR30 Airducer® Schallwandler Anwendungen: - Füllstandmessung - Annäherung - Hindernisvermeidung - Verkehrssteuerung Merkmale: - Robuste, abgedichtete Konstruktion - Gehäusedesign zur Aufnahme von Transceiver und Signalverarbeitungselektronik - Standardmäßige interne Abschirmung Optionen: - Zylindergehäuse mit Montagekappensatz erhältlich - Komplette Baugruppe mit Standardkabellängen erhältlich - Montagekappe mit BSP-, NPT- oder M32-Gewinde erhältlich - 10 KΩ-Thermistoren zur Temperaturkompensation - Erhältlich in PVDF-Gehäuse für den Einsatz in chemisch aggressiven Umgebungen Spezifikationen: - Betriebsspitzenfrequenz: 30 kHz - Minimale Sendeempfindlichkeit: 105 dB re 1µPa/V bei 1 m bei bester Sendefrequenz - Minimale Empfangsempfindlichkeit: -155 dB re 1V/µPa bei bester Empfangsfrequenz - Minimaler Parallelwiderstand: 700 Ω - Minimaler und maximaler Erfassungsbereich*: 60 cm bis 30 m (24" bis 98') - Typischer Erfassungsbereich: 80 cm bis 25 m (31" bis 82') - Freie Kapazität: 5700 pF bei 1 kHz - Abstrahlbreite: 12° bei -3 dB - Maximale Ansteuerspannung: 2200 Vss bei 2 % Tastverhältnis Tonburst - Betriebstemperatur: -40 bis 90°C (-40 bis 194°F) - Gewicht: 800 g (1.8 lb.) - Gehäuse: Glasgefülltes Polyester - Akustisches Fenster: Glasverstärktes Epoxid *Impuls-Echomodus. Die minimalen und maximalen Reichweiten sind Best-Case-Szenarien. Die tatsächliche Reichweite kann je nach Treiberschaltung und Signalverarbeitung variieren.
