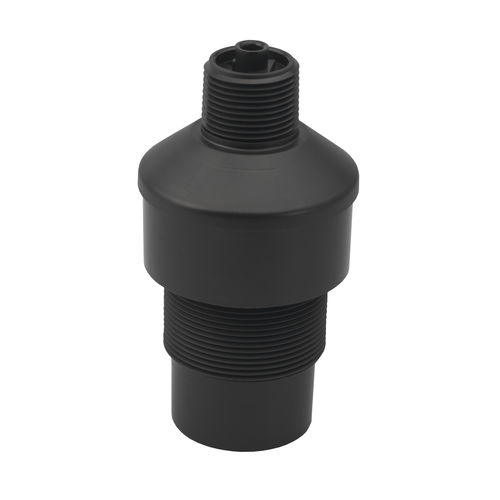

Zylinderförmiger Ultraschallwandler ARK50-THD Airducer®

Ultraschallpiezoelektrischakustisch

Anwendungen: - Füllstandmessung in chemisch aggressiven Umgebungen - Lebensmittel- und Getränkeindustrie - Durchflussüberwachung Merkmale: - Robustes einteiliges PVDF-Gehäuse ist U.S. FDA-konform - Das Gewindedesign ermöglicht die Installation in verschiedenen Anwendungen - Standardmäßige interne Abschirmung - 8 mm M3 PCB-Abstandhalter Optionen: - Mutter-2" BSP-Gewinde - Komplette Baugruppe mit Standardkabellängen erhältlich - 10 KΩ-Thermistoren zur Temperaturkompensation - 12 mm Verlängerungshülse - Montagekappe mit BSP-, NPT- oder M32-Gewinde erhältlich Spezifikationen: - Betriebsspitzenfrequenz: 50 kHz ±4% - Minimale Sendeempfindlichkeit: 105 dB re, 1µPa/V in 1 m bei bester Sendefrequenz - Minimale Empfangsempfindlichkeit: -170 dB re 1V/µPa bei bester Empfangsfrequenz - Minimaler Parallelwiderstand: 350 Ω, ±30% - Minimaler und maximaler Erfassungsbereich*: 30 cm bis 15 m - Typischer Erfassungsbereich: 35 cm bis 10 m (14" bis 33') - Freie Kapazität: 5000 pF ±20% bei 1 kHz - Strahlbreite: 10° ±2° bei -3 dB - Maximale Ansteuerspannung: 1000 Vss bei 2 % Tastverhältnis Tonburst - Betriebstemperatur: -40 bis 90°C (-40 bis 194°F) - Gewicht: 250 g (8.8 oz.) - Gehäuse: Kynar® 720 - Akustisches Fenster: Kynar 720
