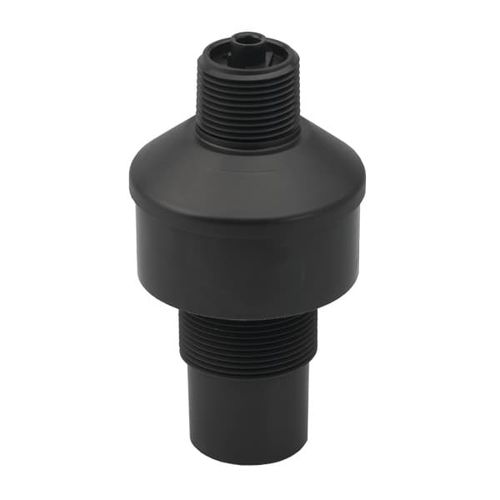

Zylinderförmiger Ultraschallwandler ARK75-THD Airducer®

Ultraschallpiezoelektrischakustisch

ARK75-THD Ultraschall-Luftmesswertaufnehmer Anwendungen: - Füllstandmessung in chemisch aggressiven Umgebungen - Lebensmittel- und Getränkeindustrie - Durchflussüberwachung Merkmale: - Das robuste, einteilige PVDF-Gehäuse ist U.S. FDA-konform - Das Gewindedesign ermöglicht die Installation in verschiedenen Anwendungen - Standardmäßige interne Abschirmung - 8 mm M3 PCP-Abstandhalter - ARK75-THD ist ein Messwandler, kein Sensor Optionen: - Mutter - 1,5" BSP-Gewinde - Komplette Baugruppe mit Standardkabellängen erhältlich - 10 KΩ-Thermistoren zur Temperaturkompensation - 12 mm Verlängerungshülse - Montagekappen mit BSP-, NPT- oder M32-Gewinde erhältlich Spezifikationen: - Höchste Betriebsfrequenz: 75 kHz ±4% - Minimale Sendeempfindlichkeit: 106 dB re, 1µPa/V in 1 m bei bester Sendefrequenz - Minimale Empfangsempfindlichkeit: -165 dB re 1V/µPa bei bester Empfangsfrequenz - Minimaler Parallelwiderstand: 150 Ω, ±30% - Minimaler und maximaler Erfassungsbereich*: 20 cm bis 10 mm (10" bis 33') - Typischer Erfassungsbereich: 25 cm bis 7 m (10" bis 23') - Freie Kapazität: 1850 pF ±20% bei 1 kHz - Strahlbreite: 14° ±2° bei -3 dB - Maximale Ansteuerspannung: 1000 Vss bei 2% Tastverhältnis Tonburst - Betriebstemperatur: -40 bis 90°C (-40 bis 194°F) - Gewicht: 250 g (8.8 oz.) - Gehäuse: Kynar® 720 - Akustisches Fenster: Kynar 720
