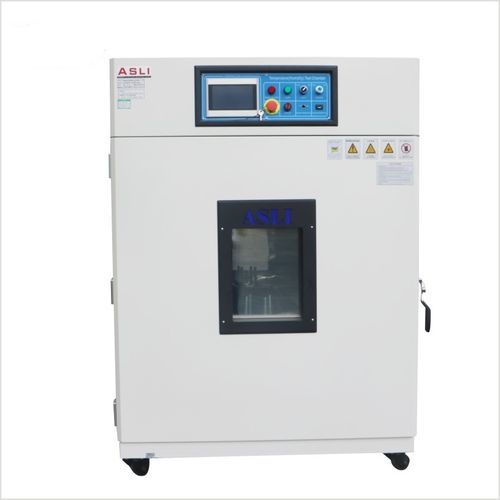

Klimakammer FTH-1000-5

TemperaturFeuchtefür schnelle Temperaturzyklen

Produktübersicht
Die Temperatur- und Feuchteprüfkammer FTH-1000-5-ASLI ist für beschleunigte Temperatur-Feuchte-Prüfungen, wechselnde und konstante Temperaturprüfungen sowie für Kaltlagerungsprüfungen zur Bewertung elektronischer/elektrischer Produkte, Materialien, Bauteile und Anlagen ausgelegt. Typische Branchen: Luft- und Raumfahrt, Luftfahrt, Elektronik, Automobil und Batterieindustrie.

Serien-Übersicht
F-TH Serie — Prüfschränke mit schneller Temperaturänderungsrate, bieten lineare oder nichtlineare Rampensteuerung und optionale Befeuchtung. Standard-Innenvolumen verfügbar; konfigurierbare Optionsstufen A~F. Temperaturbereich −70 °C bis +150 °C; Schnellbereich −45 °C bis +85 °C; lineare Rampen bis 20 °C/min (nichtlineare Spitzen bis 30 °C/min).

Wesentliche Spezifikationen

• Temperaturbereich: −70 °C bis +150 °C.
• Schnellwechselbereich: −45 °C bis +85 °C.
• Max. Rampengeschwindigkeit: bis zu 20 °C/min (linear), nichtlinear bis 30 °C/min.
• Feuchte (optional): 20%–98% r.F. (10%–98% oder 5%–98% mit Entfeuchter).
• Regelgenauigkeit: ±0,5 °C / ±2,5% r.F.; Auflösung 0,1 °C / 0,1% r.F.
• Gleichmäßigkeit: ±2,0 °C / ±3,0% r.F.
• Innenmaterial: SUS 304 Edelstahl; Außenmaterial: Edelstahl oder lackierter kaltgewalzter Stahl.
• Kühlung: wassergekühlt oder einstufiger Kompressor; Kältemittel R23 / R404A.
• Kommunikation: RS-232 oder RS-485. Netzversorgung: AC 380 V 3-ph 5-Leiter, 50/60 Hz.

Steuermodi & Konfigurationen

• Linearer Modus — vollständige lineare Steuerung, einstellbar 3–20 °C/min; konstante Steigung für reproduzierbare Qualifikationstests.
• Nichtlinearer Modus — einstellbar 3–30 °C/min mit schnelleren Spitzenrampen für beschleunigtes Stresstesting; Feuchtefunktion kombinierbar.

Funktionen

• Hohe lineare Rampenleistung zur Reduzierung der Zykluszeit bei Erhalt reproduzierbarer Profile.
• Temperatur- und optionaler Feuchtebereich mit erweiterten Bereichen durch Entfeuchter.
• BTHC PID + SSR Regelung für stabile Kontrolle während schneller Rampen.
• Mehrere Innenvolumina und konfigurierbare Optionsstufen (A~F).

Eingebaute / Schlüssel-Funktionen

• BTHC Temperatur- & Feuchteregelung — PID + SSR mit Auto-Calculate-Funktion.
• Programmierbares Mehrsegment-Zyklus — bis zu 100 Programme, 100 Segmente pro Programm; max. 999 Zyklen.
• Stromausfall-Speicher — setzt Programm nach Spannungsausfall fort; Speicher-Backup bis 5 Jahre.
• Importiertes LCD-Display — zeigt Sollwert, Istwert und Zeit gleichzeitig an.
• Doppelter Kühlkreislauf — importierte Kompressoren; schnelle Kühlung; Luft- oder Wassergekühlt.
• DIN PT-100Ω Sensor — Industriestandard für Stabilität und Austausch.
• RS-232 / RS-485 + Timer-Relais — Standardkommunikation und Timer-Ausgang.
• Schnittstellen-Sperre & Alarm — verhindert unbefugte Änderungen; Alarm bei Fehlern.

Unterstützte Normen (Beispiele)

• IEC 62133-2017
• UL 1642
• UN 38.3
• IEC 60068-2-14
• GB/T 2423.22
• IEC 60068-2-38
• MIL-STD-810
• ISO 16750-4

Technische Daten

• Serie: F-TH (Modelle F-TH-150 / 225 / 408 / 800; Optionen A~F).
• Innenmaße (B×H×T mm): 500×600×500 / 600×750×500 / 600×850×800 / 1000×1000×800.
• Außenmaße (B×H×T mm): 1100×1750×1600 / 1200×1800×1700 / 1250×1900×1900 / 1600×2050×2150.
• Kompressoroptionen: importierte Marken (z. B. Tecumseh, Bitzer).
• Schutzeinrichtungen: Kompressorsperre, Hoch-/Niederdruckschutz, Überfeuchte-/Übertemperaturschutz, Fehlerwarnungen, Wasser-Mangel-Warnung.
• Optionale Zubehörteile: Innentür mit Bedienöffnung, Wasserreiniger, Entfeuchter, Aufzeichner.
• Ca.-Gewichte je Modell: 250 kg / 350 kg / 450 kg / 600 kg.
