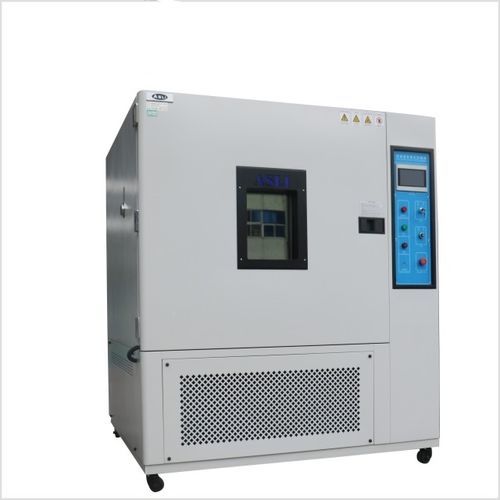

Thermostatische Prüfkammer F-TH series

KlimaFeuchteTemperatur

Beschreibung
Diese Schnellwechsel-Temperaturkammer (F-TH-Serie) ist für Laborzyklen und beschleunigte Belastungstests ausgelegt, bei denen schnelle, reproduzierbare Temperaturramps erforderlich sind. Das System unterstützt sowohl kontrollierte lineare Rampen für Qualifikationstests als auch nichtlineare Profile für beschleunigtes Screening. Die Instrumentierung ist in einem farbigen LCD-Touch-Controller integriert und ermöglicht eine einfache Bedienung.

Konfigurationen

• Linearer Modus: Kontrollierte Rampen von 3 bis 20 °C/min mit konstanter Steigung über den gesamten Zyklus — geeignet für Qualifikationstests mit hoher Reproduzierbarkeit.
• Nichtlinearer Modus: Variable Rampen mit Spitzengeschwindigkeiten bis zu 30 °C/min (typisch 3–30 °C/min) für beschleunigtes Stress-Screening (HALT-artig); Feuchtefunktion kann kombiniert werden, wenn installiert.

Merkmale

• Geschwindigkeit: Bis zu 20 °C/min lineare Rampe (einstellbar 3–20 °C/min); nichtlinearer Spitzenwert bis 30 °C/min.
• Abdeckung: Temperaturbereich −70 °C bis +150 °C; Schnellwechselbereich −45 °C bis +85 °C. Optionale Feuchtesteuerung 20%–98% rF (10%–98% oder 5%–98% mit Entfeuchter).
• Genauigkeit: Regelgenauigkeit ±0,5 °C und ±2,5% rF; Anzeigenauflösung 0,1 °C / 0,1% rF; Verteilungs-Uniformität ±2,0 °C / ±3,0% rF.
• Flexibilität: Vier Innenvolumen (150 L, 225 L, 408 L, 800 L) und konfigurierbare Optionslevels (A~F) inklusive Feuchte, Innentür mit Bedienöffnung, Wasserreiniger, Entfeuchter, Recorder.

Integrierte Funktionen

• BTHC Temperatur- & Feuchteregelung mit P.I.D. + S.S.R. und Auto-Calculate-Funktionen.
• Programmierbares Mehrsegment-Cycling: bis zu 100 Programme, bis zu 100 Segmente pro Programm; maximal 999 Zyklen pro Programm.
• Stromausfall-Speicher und 5-Jahres-Backup, um Programme nach Stromausfall fortzusetzen.
• Importiertes Farb-LCD zeigt Sollwert, Istwert und Zeit; Schnittstellen-Sperre und Alarmfunktionen.
• Doppelter Kältekreis mit importierten Vollwand-Kompressoren; luft- oder wassergekühlte Optionen.
• DIN PT-100Ω Temperatursensor Standard; Standardkommunikation RS-232 oder RS-485 und Timer-Relais-Ausgang.

F-TH Serie — Modellvergleich
Parameter | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F)
Innenmaß B×H×T (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800
Außenmaß B×H×T (mm) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150
Temperaturbereich | −70 °C ~ +150 °C (alle Modelle)
Schnellwechselbereich | −45 °C ~ +85 °C (alle Modelle)
Maximale Rampe | Bis zu 20 °C/min linear (alle Modelle); nichtlineare Spitzen bis 30 °C/min
Anstiegs-/Abfallgeschwindigkeit | Lineare Regelung: 3–20 °C/min einstellbar; Nichtlineare Regelung: 3–30 °C/min einstellbar
Feuchtebereich (optional) | 20%–98% rF (10%–98% oder 5%–98% mit Entfeuchter)
Anzeigauflösung | 0,1 °C / 0,1% rF
Verteilungs-Uniformität | ±2,0 °C / ±3,0% rF
Regelgenauigkeit | ±0,5 °C / ±2,5% rF
Innen-/Außenmaterial | Innenbox: SUS 304 Edelstahl; Außenbox: Edelstahl oder kaltgewalzter, lackierter Stahl
Dämmmaterial | Hochtemperaturbeständiger, hochdichter Schaum
Kühlsystem | Wassergekühlt / einstufiger Kompressor; Kältemittel R23 / R404A; Doppelkreislauf-Optionen
Kompressor | Importierte Kompressoren (z. B. Tecumseh, Bitzer)
Schutzeinrichtungen | Mehrere Schutzfunktionen: Kompressorüberlast, Hoch-/Niederdruck, Überfeuchte, Übertemperatur, Wasserstörung, Fehlerwarnung
Optionale Zubehörteile | Innentür mit Bedienöffnung; Wasserreiniger; Entfeuchter; Recorder
Kommunikation | RS-232 oder RS-485; Timer-Relais-Ausgang
Netz | AC 380 V 3-phasig 5-Leiter, 50/60 Hz
Gewicht (ca.) | 250 kg | 350 kg | 450 kg | 600 kg

Standards & Anwendungen

• Unterstützt gängige Schnellwechsel-Temperatur- und Feuchtezyklen: IEC 62133-2017, UL 1642, UN 38.3, IEC 60068-2-14, GB/T 2423.22, IEC 60068-2-38, MIL-STD-810, ISO 16750-4.
• Anwendungen: Qualitätsprüfung und Zuverlässigkeitstests für Elektronik, Automobil, Batterien, Materialien, Medizinprodukte, Luft- und Raumfahrt sowie verwandte Industrien.
