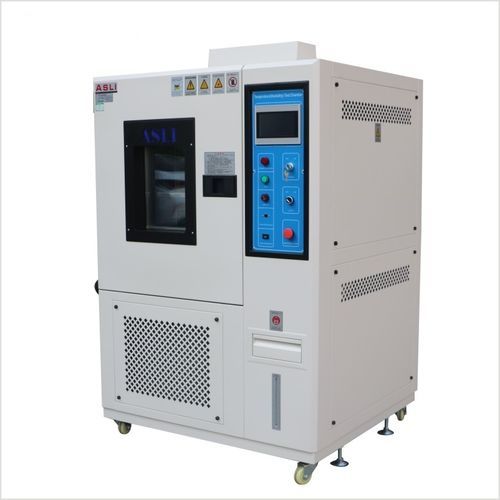

Thermostatische Prüfkammer F-TH series

KlimaFeuchteTemperatur

Übersicht Hohe Belastung von 5 °C/min bis 15 °C/min. Diese Schnellwechselkammer für Temperatur (und optional Feuchte) ermöglicht die Belastung der Probe bei einer schnellen Temperaturänderungsrate von 5 °C/min oder mehr. Dank des größeren Kühlsystems werden bei den Modellen F-TH und F-HL (mit oder ohne eingelegte Probe) Geschwindigkeiten von 5 °C/min oder mehr im Temperaturbereich von -45 °C bis +155 °C erreicht. Die Instrumentierung ist in die Tür integriert. Die Steuereinheit ist ein interaktives Touchscreen-System mit hellem Farb-LCD, das eine einfache Steuerung der Kammer ermöglicht. Produktfamilie & Überschrift Prüfkammer für schnelle Temperaturwechsel – F-TH-Serie (Modelle: F-TH-150 / 225 / 408 / 800). Schneller linearer Temperaturanstieg von 3–20 °C/min; optionale Feuchtigkeitsregelung verfügbar. Modelle & wichtigste technische Daten (Tabelle) Parameter | F-TH-150 (A–F) | F-TH-225 (A–F) | F-TH-408 (A–F) | F-TH-800 (A–F) Innenmaße B × H × T (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800 Außenmaße B × H × T (mm) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150 Temperaturbereich | −70 °C bis +150 °C (alle Modelle) | | | Bereich für schnelle Temperaturänderungen | −45 °C bis +85 °C (alle Modelle) | | | Maximale Rampenrate | Bis zu 20 °C/min bei voll linearer Regelung (alle Modelle) | | | Anstiegs-/Abfallgeschwindigkeit | Lineare Regelung: 3 bis 20 °C/min, einstellbar | Nichtlineare Regelung: 3 bis 30 °C/min, einstellbar Feuchtigkeitsbereich (optional) | 20 % bis 98 % r. F. – 10 %–98 % oder 5 %–98 % mit Entfeuchter erhältlich Anzeigeauflösung | 0,1 °C / 0,1 % r. F. Verteilungsgleichmäßigkeit | ± 2,0 °C / ± 3,0 % r. F. Regelgenauigkeit | ± 0,5 °C / ± 2,5 % r. F. Material innen und außen | Innengehäuse: Edelstahl SUS 304; Außengehäuse: Edelstahl oder kaltgewalzter Stahl mit Lackbeschichtung Isoliermaterial | Hochtemperaturbeständige, hochdichte Isoliermaterialien aus Formiat-Chlor-/Ethylacetat-Schaum Kühlsystem | Wassergekühlt / einstufiger Kompressor; Kältemittel R23 / R404A Kompressor | Marke Tecumseh (Frankreich); Marke Bitzer (Deutschland) Schutzvorrichtungen | Sicherungsloser Schalter; Kompressor-Überlastschutz; Hoch-/Niederdruck-Kältemittelschutz; Schutz vor überhöhter Luftfeuchtigkeit und Übertemperatur; Sicherungen; Fehlerwarnsystem; Wassermangelwarnung Optionales Zubehör | Innentür mit Bedienungsöffnung; Wasseraufbereiter; Luftentfeuchter; Aufzeichnungsgerät Kommunikation | RS-232 oder RS-485 Stromversorgung | 380 V Wechselstrom, 3-phasig, 5-adrig, 50/60 Hz Gewicht (ca.) | 250 kg / 350 kg / 450 kg / 600 kg (jeweils Modelle 150 / 225 / 408 / 800) Steuerungsmodi und Konfiguration

• Linearer Modus: 3–20 °C/min mit vollständig linearer Regelung – konstante Rampenrate vom Start bis zum Ende; einstellbar und wiederholbar für normkonforme Prüfungen.
• Nichtlinearer Modus: 3–30 °C/min mit schnellerer Spitzenrampe – die Rampengeschwindigkeit variiert über das Profil hinweg für beschleunigte Belastungsprüfungen; die Feuchtigkeitsfunktion kann kombiniert werden.

Hauptmerkmale

• Lineare Rampengeschwindigkeit von bis zu 20 °C/min (praktische lineare Hochgeschwindigkeitsregelung).
• Temperaturregelung mit optionaler Feuchtigkeitsregelung (20 %–98 % r. F.; erweiterte Bereiche mit Entfeuchter).
• Regelgenauigkeit: ±0,5 °C und Feuchtigkeitsregelung ±2,5 % r. F.
• Integrierte BTHC-Temperatur- und Feuchtigkeitsregelung mit P.I.D. + S.S.R. und automatischer Berechnungsfunktion.
• Programmierbare Mehrsegment-Zyklen: bis zu 100 Programme × 100 Segmente; bis zu 999 Zyklen pro Programm.
• Stromausfall-Speicher mit mehrjähriger Datensicherung; importiertes LCD-Display zur Anzeige von Sollwert, Istwert und Uhrzeit.
• Doppelter Kühlkreislauf mit importierten, vollständig geschlossenen Kompressoren für schnelle Kühlung (luftgekühlt oder wassergekühlt).
• Standard-DIN-PT-100-Ω-Fühler für stabile Langzeit-Temperaturmessung.
• Schnittstellen: RS-232 / RS-485 und Zeitrelaisausgang; Schnittstellensperre und Alarmfunktionen.

Unterstützte Normen

• IEC 62133-2017 (Sekundärzellen und -batterien)
• UL 1642 (Lithiumbatterien)
• UN 38.3 (Beförderung von Lithium-Batterien)
• IEC 60068-2-14 (Temperaturwechsel)
• GB/T 2423.22 (Temperaturwechsel)
• IEC 60068-2-38 (Kombination aus Temperatur und Luftfeuchtigkeit)
• MIL-STD-810 (Umweltprüfung)
• ISO 16750-4 (Straßenfahrzeuge – Klimatische Belastungen)

Anwendungsbereiche

• Elektronik und Leiterplatten
• Elektrogeräte
• Kommunikationsgeräte
• Messgeräte und Messinstrumente
• Kfz-Komponenten
• Prüfung von Batterien und Energiespeichern
• Kunststoffe, Gummi, Metalle und Legierungen
• Prüfung von Lebensmitteln und chemischen Stoffen
• Zuverlässigkeitsprüfungen für Baustoffe, Medizinprodukte, Luft- und Raumfahrt sowie Verteidigung

Technische Daten / Spezifikationen

• Baureihe: F-TH-Serie (Modelle F-TH-150, F-TH-225, F-TH-408, F-TH-800)
• Innenvolumina: 150 l, 225 l, 408 L, 800 L (ca.)
• Schnellwechselbereich: −45 °C bis +85 °C (Schnellwechselbetrieb)
• Maximale Temperaturanstiegsgeschwindigkeit: Bis zu 20 °C/min (lineare Regelung); nichtlinear bis zu 30 °C/min Spitzenwert
• Gesamter Temperaturbereich: −70 °C bis +150 °C
• Optionale Luftfeuchtigkeit: 20 %–98 % r. F. standardmäßig; 10 %–98 % oder 5 %–98 % mit Entfeuchter erhältlich
• Auflösung: 0,1 °C / 0,1 % r. F.; Regelgenauigkeit: ±0,5 °C / ±2,5 % r. F.
• Materialien: Innenseite Edelstahl SUS 304; Außenseite Edelstahl oder lackierter kaltgewalzter Stahl
• Kühlung: Wassergekühlt / einstufiger Kompressor; Kältemittel R23 / R404A; importierte Kompressoren
• Kommunikation: RS-232 / RS-485; Zeitrelaisausgang
• Stromversorgung: 380 V Wechselstrom, 3-phasig, 5-adrig, 50/60 Hz
• Ungefähre Gewichte: 250 kg (150), 350 kg (225), 450 kg (408), 600 kg (800)
