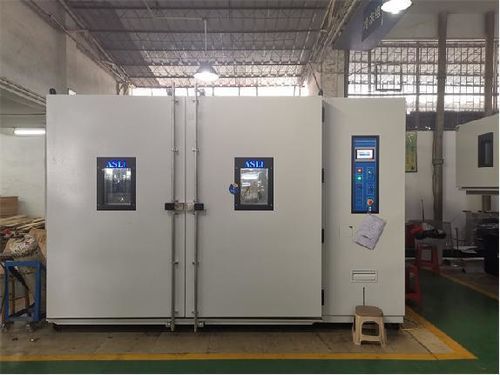

Temperaturschock-Prüfschrank / Schnell F-TH series

für schnelle TemperaturzyklenNiedrigtemperaturbreit

Übersicht
Prüfkammer für schnellen Temperaturwechsel (Serie F-TH) zur Erzeugung hoher thermischer Belastungen an Prüfmustern durch schnelle Temperaturramps. Höhere Änderungsraten (ab ca. 5 °C/min und mehr) sind mit verstärkter Kälteleistung erreichbar; die doppelte Kältemittelkreislauf ermöglicht schnelle Leistung über große Bereiche. Die Messtechnik ist in der Tür integriert, der Regler verfügt über ein farbiges LCD-Touchscreen für einfache Bedienung.

Produktinfo / Modelle
F-TH-150 / F-TH-225 / F-TH-408 / F-TH-800 (Optionen A~F) — Schnelle lineare Rampen 3–20 °C/min (linear), nichtlineare Spitzen bis 30 °C/min; optionale Feuchtesteuerung 20%–98% r.F. (erweiterte Bereiche mit Entfeuchter).

Steuermodi

• Linearer Modus — 3–20 °C/min mit vollständiger linearer Steuerung: einstellbare Rampe, konstante Steigung, reproduzierbar für Qualifizierung und Audits.
• Nichtlinearer Modus — 3–30 °C/min mit schnelleren Spitzen: variable Rampenrate im Profil für beschleunigtes Stress-Screening (HALT-Stil); Feuchtefunktion kombinierbar.

Funktionen & Fähigkeiten

• Rampen-Geschwindigkeit: bis zu 20 °C/min linear; nichtlinearer Spitzenwert bis 30 °C/min.
• Temperaturbereich mit optionaler Feuchte: standard 20%–98% r.F.; 10%–98% oder 5%–98% mit Entfeuchter verfügbar.
• Regelgenauigkeit und Auflösung: ±0,5 °C / ±2,5% r.F.; Anzeigeauflösung 0,1 °C / 0,1% r.F.
• Vier Standard-Innenvolumen (150 L, 225 L, 408 L, 800 L) mit konfigurierbaren Optionen A~F.
• Integrierte Funktionen: BTHC Temperatur- & Feuchteregelung (P.I.D. + S.S.R.), programmierbares Multisegment-Zyklusprogramm (100 Programme × 100 Segmente), Stromausfall-Speicher (5 Jahre Backup), importierter Farb-LCD Touchregler, doppelte Kühlkreisläufe, DIN PT-100Ω Sensor, RS-232/RS-485 Kommunikation, Interface-Sperre und Alarme.
• Schutzvorrichtungen: fusselfreier Schalter, Kompressorschutz bei Überlast, Druckschutz Kältemittel hoch/niedrig, Überfeuchte- und Übertemperaturschutz, Fehlerwarnungen und Wasser-Mangel-Warnung.

Unterstützte Normen

• IEC 62133-2017 (Sekundärzellen & Batterien)
• UL 1642 (Lithium-Batterien)
• UN 38.3 (Transport von Lithium-Batterien)
• IEC 60068-2-14 (Temperaturwechsel)
• GB/T 2423.22 (Temperaturwechsel)
• IEC 60068-2-38 (komplexe Temperatur / Feuchte)
• MIL-STD-810 (Umwelttest)
• ISO 16750-4 (Kraftfahrzeuge — klimatische Beanspruchungen)

Spezifikationstabelle
Parameter | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F)
Innenmaß B×H×T (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800
Außenmaß B×H×T (mm) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150
Temperaturbereich | −70 °C ~ +150 °C (alle Modelle)
Bereich schneller Temperaturänderung | −45 °C ~ +85 °C (alle Modelle)
Maximale Rampenrate | Bis zu 20 °C/min bei vollständiger linearer Steuerung (alle Modelle)
Auf- / Abfahrtgeschwindigkeit | Lineare Steuerung: 3 ~ 20 °C/min, einstellbar | Nichtlineare Steuerung: 3 ~ 30 °C/min, einstellbar
Feuchtebereich (optional) | 20% ~ 98% r.F.; 10%–98% oder 5%–98% mit Entfeuchter
Anzeigegenauigkeit | 0,1 °C / 0,1% r.F.
Verteilungsuniformität | ±2,0 °C / ±3,0% r.F.
Regelgenauigkeit | ±0,5 °C / ±2,5% r.F.
Innen- und Außenmaterial | Innenraum: SUS 304 Edelstahl; Außen: Edelstahl oder kaltgewalzter Stahl mit Lackierung
Isoliermaterial | Hochtemperaturbeständiger, hochdichter Schaum (Formiat / Chlor / Ethylacetat Basis)
Kühlsystem | Wassergekühlt / einstufiger Kompressor; Kältemittel R23 / R404A
Kompressor | Importierte Marken (z. B. Tecumseh, Bizer je nach Konfiguration)
Schutzvorrichtungen | Fusselfreier Schalter; Kompressor-Überlastschutz; Hoch-/Niederdruckschutz; Überfeuchte-/Übertemperaturschutz; Fehlermeldungssystem; Wassermangel-Warnung
Optionale Zubehörteile | Innentür mit Bedienloch; Wasserreinigungsanlage; Entfeuchter; Datenlogger
Kommunikation | RS-232 oder RS-485
Netzanschluss | AC 380 V 3-phasig 5-Leiter, 50/60 Hz
Gewicht (ca.) | 250 kg | 350 kg | 450 kg | 600 kg

Anwendungen
Einsetzbar für Qualitätsprüfung und Zuverlässigkeitstests in Elektronik, Automobil, Batterie & Energiespeicherung, Messtechnik, Kunststoffe & Gummi, Metalle & Legierungen, Lebensmittel & Chemie, Baustoffe, medizinische Geräte, Luft- und Raumfahrt & Verteidigung.

Technische Daten

• Serie: F-TH Series (F-TH-150 / 225 / 408 / 800; Optionsstufen A~F)
• Innenvolumen: 150 L, 225 L, 408 L, 800 L
• Temperaturbereich: −70 °C bis +150 °C
• Schnellwechselbereich: −45 °C bis +85 °C
• Maximale Rampe: bis zu 20 °C/min (linear); nichtlinearer Spitzenwert bis 30 °C/min
• Feuchte (optional): 20%–98% r.F.; 10%–98% oder 5%–98% mit Entfeuchter
• Auflösung: 0,1 °C / 0,1% r.F.; Regelgenauigkeit ±0,5 °C / ±2,5% r.F.
• Uniformität: ±2,0 °C / ±3,0% r.F.
• Konstruktion: Innen SUS 304; Außen Edelstahl oder lackiertes kaltgewalztes Stahlblech
• Kühlung: Kompressor (Wasser/einstufig), Kältemittel R23/R404A
• Kompressoren: Tecumseh / Bizer (je nach Konfiguration)
• Schutzfunktionen: Kompressor-Überlast, Hoch-/Niederdruck, Übertemperatur/Überfeuchte, Alarme
• Kommunikation & Steuerung: RS-232 / RS-485; Farb-LCD Touchscreen; programmierbares Multisegment-Cycling
• Netz: AC 380 V 3-phasig 5-Leiter, 50/60 Hz
• Ca. Gewicht pro Modell: 250 / 350 / 450 / 600 kg (F-TH-150 / 225 / 408 / 800)
